Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

Sono ora online in chat

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

Porcellana Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT fornitore
Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT fornitore Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT fornitore Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT fornitore Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT fornitore

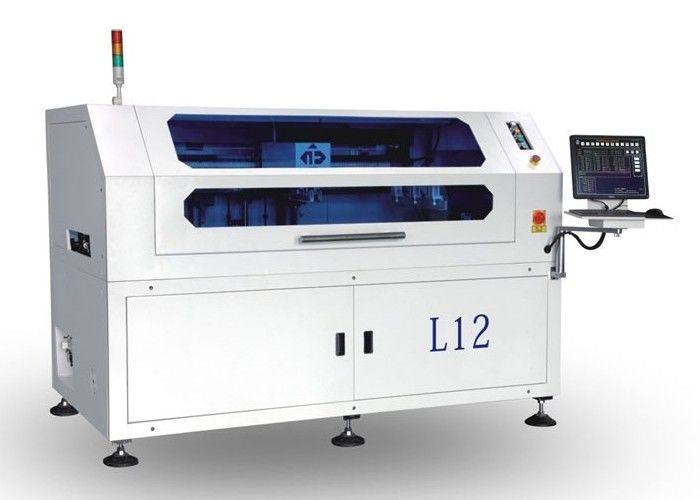

Grande immagine :  Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

Dettagli:

Luogo di origine: Guangdong, Cina (continentale)
Marca: WANBOSST
Numero di modello: L12

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1-4 pezzi
Prezzo: discuss price
Imballaggi particolari: Pacchetto in legno
Capacità di alimentazione: 100pcs al mese
Contact Now
Descrizione di prodotto dettagliata
Nome del prodotto: stampante dello stampino della pasta della lega per saldatura Precisione di stampa: 0.03mm
Peso: 1500kg Alimentazione: 220V
Personalizza: Area di stampa: 1500*750mm
Garanzia: 1 anno Pressione dell'aria: 4-7kgf/cm2
Singolo peso lordo: 450,0 chilogrammi Tipo di confezione: pacchetto della scatola di legno

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

Stampatore automatico dello schermo, stampatore dello stampino, stampatrice della pasta della lega per saldatura per la luce della banda a tubo del LED

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

Scelta di SMT e macchina del posto

Vantaggio


1, tipo del ponte dell'arco che sospende ruspa spianatrice diretto-collegata.
2, testa di stampa con l'azionamento a regolazione automatica programmabile e sospendente del motore passo a passo.
3, tipo di posizionamento a quattro ruote dello scorrevole con i doppi cursori bilaterali assicurano l'accuratezza e la stabilità commoventi quando la ruspa spianatrice sta correndo avanti e indietro.
4, sistema di trasmissione unico della cinghia evitano essere attaccati o diminuzione del PWB.
5, la velocità di trasporto dei controlli motori programmabili e posizionano il PWB preciso.
6, l'unità da pulire sono separati dalla telecamera CCD, che può minimizzare il carico del motore e dell'impulso, migliorare la precisione e la velocità di posizionamento e prolungare il tempo di impiego.
7, con il servomotore e la madrevite, la piattaforma del collegamento diretto UVW sono descritti con alta precisione, alta rigidità e la struttura compatta.


Specifiche

Strutture di schermo
Dimensione minima 737×300mm
  Dimensione massima 1500×750mm
  Spessore 25~40mm
Dimensione di min del PWB 80×50mm
Dimensione massima del PWB 1200×350mm
Spessore del PWB 0.4~6mm
Distorsione del PWB <1>
Altezza di trasporto 900±40mm
Direzione di trasporto Da sinistra a destra; Da destra a sinistra; Sinistro-sinistro; Parte di destra-parte di destra
Velocità di trasporto 1500mm/s massimi (programmabili)
PWB di posizione del bordo Sistema di appoggio Regolato magnetico della tavola di Pin/Up-down
blocchetto di /support
  Sistema di bloccaggio Pressione laterale, ugello di vuoto,
Pressione ritrattabile di automazione Z
Testa della stampante Testina di stampa motorizzata due indipendenti
Velocità del seccatoio 6~200mm/sec
Pressione del seccatoio 0~15kg
Angelo del seccatoio 60°/55°/45°
Tipo del seccatoio Acciaio inossidabile (standard), plastica
Velocità di separazione dello stampino 0.1~20mm/sec (programmabile)
Sistema di pulizia Asciutto, bagnato, vuoto (programmabile)
Gamme di adeguamento della Tabella X: ±10mm; Y: ±10mm; θ: ±2°
Ispezione della pasta della lega per saldatura 2D ispezione (standard)
Accuratezza di posizione di Repeate ±0.015mm
Accuratezza di stampa ±0.03mm
Tempo di ciclo <15s>
Cambiamento del prodotto <5min>
Aria richiesta 4.5~6kg/cm2
Input di potere CA: 220±10%, 50/60HZ, 3KW
Metodo di controllo Controllo del PC
Dimensioni a macchina 2200 (L)×1200 (W)×1500 (H) millimetro
Peso a macchina Approssimativamente: 1500kg



In secondo luogo, le caratteristiche


Sistema della ruspa spianatrice

* tipo sospensione dell'arco che appende seccatoio diritto

* motore passo a passo a regolazione automatica di galleggiamento programmabile per determinare la testa di stampa

* tipo a due ruote struttura della Rotaia di scorrimento con il doppio cursore per assicurare l'accuratezza e la scorrevolezza anteriore e posteriore dell'operazione
* progettato per anteriore e posteriore i requisiti differenti di pressione della lama e la stabilità del sollevamento, impedire la pasta della lega per saldatura la colatura e la lama ha certa progettazione di pressione elastica, la pressione della lama, la velocità di sollevamento, la velocità di stampa, il intervallo di stampa è software regolabile e fornendo ai clienti vari metodi demolding per adattarsi ai requisiti differenti del PWB, fornenti ai clienti una buona piattaforma di controllo di stampa;
* faccia scorrere il tipo sistema della ruspa spianatrice per migliorare la stabilità corrente e per prolungare il tempo di impiego;

dispositivo di risposte Interamente chiuso di pressione della lama, controllante costantemente la dimensione della pressione della lama, rendente la latta più piena;



Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT




2. Sistema di posizionamento d'acciaio della maglia

Grande e piccola buona ed ampia applicabilità d'acciaio della maglia,

Il cilindro importato di SMC è utilizzato come il cilindro d'acciaio della maglia di pressione.

La scala incastonata, non non cad da mai

Struttura d'acciaio fissa segmentata della maglia



Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



3. Immagine e sistema ottico del percorso

La X e le assi y sono fatte dei coni retinici della vite della alto-macinazione di Kuroda del giapponese, guidato dai motori di Panasonic del giapponese ad entrambe l'estremità.

Internamente aggiunga i polarizzatori ad automaticamente ed esattamente catturano i punti del SEGNO delle forme differenti

Sorgente luminosa uniforme a tre corsie superiore, più bassa e coassiale

Facendo uso della macchina fotografica di industriale di Toshiba

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT


4. Trasporto del PWB e sistema di posizionamento

Selezioni liberamente la direzione del bordo, libera di combinarsi

Cinghia di trasporto interna del dente del mestiere speciale per impedire cartongesso

Controllo di velocità di trasporto programmabile per l'interruzione più precisa

Morsetti adottivi e camere laterali di aspirazione di vuoto, efficacemente prementi il PWB per assicurare contatto piano completo fra il PWB e la maglia d'acciaio.

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT




5. Sistema di pulizia

Metodo di pulizia dello spruzzo

Asciutto, bagnato, lavaggio di vuoto qualsiasi combinazione

Struttura separata di pulizia

Striscia di pulizia dell'arco

Il liquido di lavaggio e la carta d'acciaio di pulizia della maglia possono essere controllati

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



6. Sistema di calibratura della piattaforma

Struttura della piattaforma di UVW, alta precisione, alta rigidità, struttura compatta

Legame, piccola dimensione e alta precisione giroscopici

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



7. Sistema dello scaffale e della base

Forma solida

Panasonic va in automobile più la vite di alta precisione originale giapponese della macinazione

Alta rigidità, struttura simmetrica destra e sinistra della struttura di alta stabilità

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



8. Sistema a circuito chiuso elettrico

Disposizione sicura e semplice del circuito di aria del circuito

Il passaggio per l'aria del circuito è eretto per scaricare entrambi i lati e la parte posteriore della macchina per manutenzione facile.

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



9. Sistema operativo

Interfaccia facile da usare facile da imparare e di facile impiego con il buon dialogo uomo/macchina

Faccia gli archivi di programma con le funzioni di navigazione e dell'insegnamento, richiami ad ogni punto

Commutazione cinese ed inglese del un-bottone

Con il ceppo di operazione, l'analisi record dell'errore ed altre funzioni

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



10. Altre opzioni di funzione

Funzione d'erogazione automatica

Funzione automatica di codice di ricerca

Funzione inscatolante automatica

Controllo chiuso del ciclo

Temperatura costante e funzione di umidità

Maglia d'acciaio che tappa funzione

Altre funzioni possono essere personalizzate secondo i bisogni reali dei clienti

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMTStampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT




 Immagine di Factoty e sito di cliente.

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT







Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT



Stampatrice compatta dello schermo della pasta della lega per saldatura, stampante automatizzata dello stampino di SMT

1. Potete fare l'OEM?
Sì. Inoltre può essere personalizzato secondo i requisiti specifici del cliente.



2. Se 110V è disponibile?
Sì. 110V e 220V possono essere commutati arbitrariamente.



3. Che genere di spina il vostro prodotto fornisce?
Americano o australiano o spina europea o BRITANNICA o altri tipi di spine.
