Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | JUKI FX-3 smt chip mount utilizzato | Modello: | JUKI FX-3 |
|---|---|---|---|
| Componenti applicabili: | IC, BGA, TSOP, 0603 | Dimensione del PCB: | 410*360 mm |
| Utilizzatori: | JUKI FX-3 macchina SMT universale | Velocità: | 90000 chip/ora |
| Evidenziare: | Montaggio di chip LED JUKI usato,QC per il montaggio di chip a LED della scheda di alimentazione,90000 chip/ora macchina per il montaggio di chip LED |
||
Nome dell'apparecchiatura: JUKI FX-3, JUKI FX-3L, JUKI FX-3, FX-3 usata, FX-3RL, JUKI FX-3RAL modulo 24 teste,FX-3RA grande macchina modulare ad alta velocità
Introduzione al dispositivo

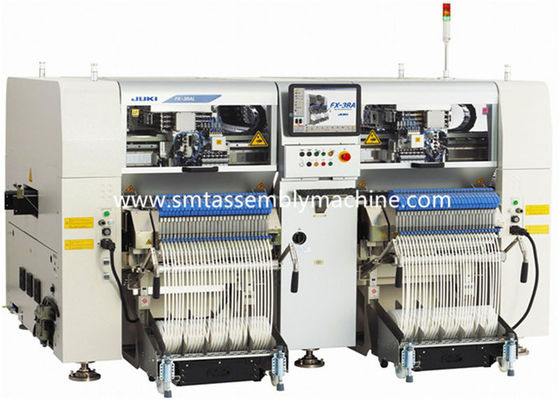

Macchina di posizionamento JUKI FX-3RL
caratteristica
★ Elemento di chip 90.000CPH (0,040 sec/chip, condizioni ottimali) chip 66,000CPH (secondo IPC9850) chip 0402 (01005) - elemento quadrato di 33,5 mm (o lunghezza diagonale di 47 mm)
★ Identificazione laser: ±0,05 mm (suolo 3o)
★ Utilizzando un nuovo servomotore lineare e un controllo a circuito completamente chiuso ★, è possibile produrre substrati ultra lunghi per prodotti di illuminazione a LED, ecc.
★ L'alimentatore elettrico e l'alimentatore meccanico sono scambiati ★ da un cambiatore unificato, e la struttura di 2 tavoli × 4 bracci dell'albero × 4 teste di posizionamento e 24 ugelli di aspirazione
★6. La testa di posizionamento laser multi-cinetica dell'ugello è uniformemente riconosciuta ★in movimento ad alta velocità (in movimento) e viene visualizzato il display touch di 15 pollici
Parametro JUKI FX-3
| Velocità di posizionamento dei componenti (componenti del chip) | In condizioni ottimali: 0,040 sec/chip (90.000CPH) * 4 teste di montaggio laser × (24 ugelli) |
| Numero di alimentatori: | Fino a 120 pezzi (quando si utilizza un alimentatore a cintura da 8 mm) |
| *La velocità di posizionamento varia a seconda delle condizioni | |
| Nome del modello | Macchina modulare ad alta velocità FX-3RL |
| Dimensione del substrato |
Altezza del modulo L del substrato (410 × 360 mm) ○ 510 × 360 mm) * ○ per il substrato di larghezza L Substrato di tipo XL (610 mm×560 mm) ○ |
| Altezza dei componenti | Specifiche di 6 mm ○ |
| Dimensione del componente | Riconoscimento laser 0402 (imperiale 01005) |
| Velocità di posizionamento dei componenti (componenti del chip) |
Componenti del chip Condizioni ottimali 0,040 sec/chip (90.000CPH) (IPC9850) 66,000CPH |
| Precisione di posizionamento dei componenti | Identificazione laser ± 0,05 mm (Cpk √1) |
| Tipo di posizionamento del componente | Fino a 120 tipi (convertiti in cinture da 8 mm) |
| alimentazione elettrica | AC200~415V a tre fasi |
| Potenza nominale | 8.5KVA/9.5kva |
| Utilizzare la pressione dell'aria | 0.5±0.05Mpa |
| Consumo d'aria (stato standard) | Massimo 150L/min |
| Dimensioni del dispositivo (W×D×H**) |
L substrato 2,650×1,650×1,530 mm Substrato larghezza L con * 2,880×1,650×1,530 mm Substrato di tipo XL 2,880×1,1850×1,530 mm |
| peso |
L, L-larghezza del substrato circa 3500 kg Substrato di tipo XL Circa 3.750 kg |
Altri modelli di macchine JUKI nuove e usate:
JUKI KE-710
JUKI KE-720
JUKI KE-730
JUKI KE-740
JUKI KE-750
JUKI KE-760
JUKI KE-2000
JUKI KE-2010
JUKI KE-2020
JUKI KE-2030
JUKI KE-2040
JUKI KE-2050/2050L
JUKI KE-2060/2060L
JUKI KE-2070/2070M/2070E/2070L
JUKI KE-2080/2080L/2080M
JUKI KE-3010
L'indicatore di potenza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009.
JUKI FX-1/1R/1L
JUKI FX-2/2R/2L
JUKI FX-3/3R/3L/3RAL
JUKI FX-7R
JUKI RS-1R
JUKI RX-7R
JUKI JX100/100LED
JUKI JX200/200LED
JUKI JX300/300LED
L'accessoio della macchina JUKI SMT comprende: tutti i tipi di ugelli originali, domestici, FEEDER, schede, laser, valvole solenoidi, induttori, cilindri, catene di serbatoi, ecc.), manutenzione del laser,manutenzione della tavola e così via
altri modelli di macchine di posizionamento JUKI SMT nuove o usate:
Tutti i pezzi di ricambio della macchina Juki SMT possono essere forniti.
