Nome del prodotto: | Apparecchiatura di prova AOI | Modello: | SZ-X1 |
---|---|---|---|
Garanzia: | 365 giorni | Condizione: | Nuovo |
Il peso: | 350-400 kg | Tipo: | Test di automazione |
Evidenziare: | Macchina di ispezione AOI TCP IP,macchina di ispezione AOI prodotti PCBA |

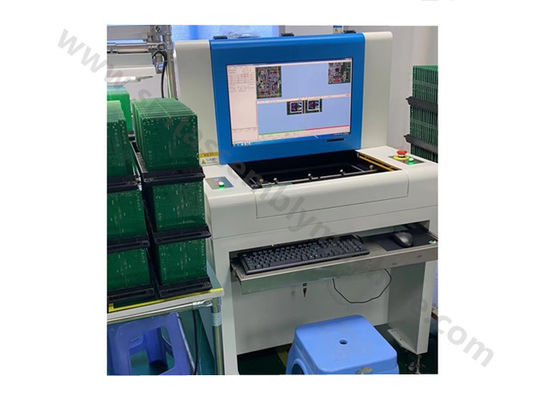

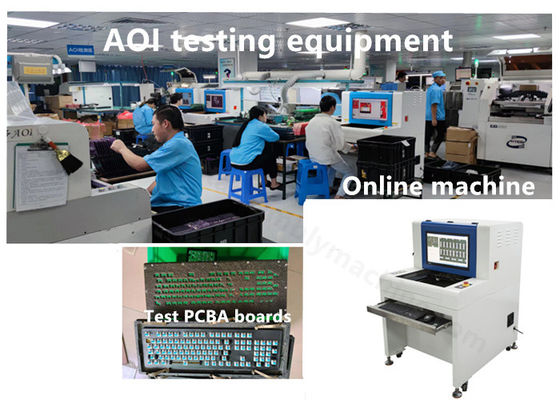

Macchina di ispezione AOIPatch SMT e apparecchiature di ispezione
Importazione CAD
Il CAD viene importato automaticamente dal software di livello superiore
Dopo aver importato i dati CAD, fare clic su Reimposta campi per reimpostare i nomi di ciascun campo
1) Posizione componente: il nome della posizione del componente standard nel sistema di coordinate effettivo.
2) X: l'ascissa del componente standard nel sistema di coordinate meccaniche.Macchina Pick and Place SMT
3) Y: L'ordinata del componente standard nel sistema di coordinate meccaniche.
4) Angolo: l'angolo del componente standard nel sistema di coordinate meccaniche.
5) Numero di parte: corrispondente allo standard del numero di parte in fabbrica, un parametro importante del collegamento automatico dei componenti.
6) Lunghezza: Lunghezza del componente.
7) Larghezza: Larghezza componente.
[Nota] Per schede PCB più grandi, le posizioni delle coordinate di tutti i componenti possono essere allineate da due componenti distanti (diagonalmente) in questo modo:macchine smd macchine smt
Fare clic su [Blocca] (il nome del pulsante cambia in [Imposta punto di identificazione]),macchina smt
macchina pick and placeallineare il centro della "dieci" nel diagramma FOV con il centro del componente,
quindi fare clic su [Imposta punto di identificazione] nella finestra di importazione CAD, quindi impostare un altro punto di identificazione in diagonale nello stesso modo.
Dopo questo passaggio, non è necessario utilizzare [offset globale] per rendere precisa la posizione del componente.
Passare alla finestra delle miniature al termine dell'importazione CAD:
Dopo aver impostato i nomi dei campi della colonna dei dati CAD, selezionare "Avanti" per convertire i dati in base alla situazione attuale.
(Generalmente l'impostazione predefinita è sufficiente)Macchina di ispezione AOI
Quindi selezionare Avanti per visualizzare l'immagine dell'immagine del componente
Barra degli strumenti:
1) Ruota di 90 gradi in senso orario: l'immagine speculare viene ruotata di 90 gradi in senso orario.
2) Ruota di 90 gradi in senso antiorario: l'immagine speculare viene ruotata di 90 gradi in senso antiorario.
3) Ruota di 180 gradi: l'immagine speculare viene ruotata di 180 gradi in senso orario.
7) Fine: dopo aver regolato l'immagine dell'immagine del componente, caricare i dati CAD nel programma.
8) Collegamento automatico secondo standard comuni: se selezionato,
i dati verranno automaticamente collegati ai dati standard del diagramma standard comune.
Parametro di funzione
Specifiche del prodotto SZ-X1 | ||
Testare le specifiche PCBA |
Gamma di dimensioni PCBA | 50*50mm~430*330mm |
Gamma di spessori | 0,5~5,0 mm | |
Peso massimo PCBA | 3 kg | |
Curvatura PCBA | <5 mm o 2% della lunghezza diagonale | |
Altezza PCBA | Parte superiore: 30 mm; Parte inferiore: 60 mm | |
Controllare l'output dei risultati | LCD da 22 pollici, supporto uscita OK/ng buff shunt | |
Funzione estesa |
Sistema di codici a barre | Riconoscimento automatico dei codici a barre (1D e 2D) |
Telecomando |
Operatività remota tramite TCP/IP |
|
Modalità server |
Con il server centrale, più dati Aol possono essere centralizzati e gestiti |
|
SPC e controllo del programma | Recoed e analizzare i dati del test nell'intero processo e visualizzare lo stato della produzione e l'analisi della qualità tramite controllo remoto | |
Funzione speciale | Rilevamento multiprogramma multischeda collegato, funzione di rilevamento automatico del programma di commutazione lato A / B |
