Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | trasportatore del PWB dello smt | Tipo di trasportatore: | Cinghia rotonda o cinghia piana |
|---|---|---|---|
| Altezza del trasportatore: | 900±20 (o utente ha specificato) | ferrovia di guida: | Leghe di alluminio |
| Controllo di SSpeed: | Governatore elettronico di uso | Interfaccia di comunicazione: | Ci sono |
| Evidenziare: | Trasportatore elettronico di SMT del governatore,trasportatore di 3M/Min SMT |
||

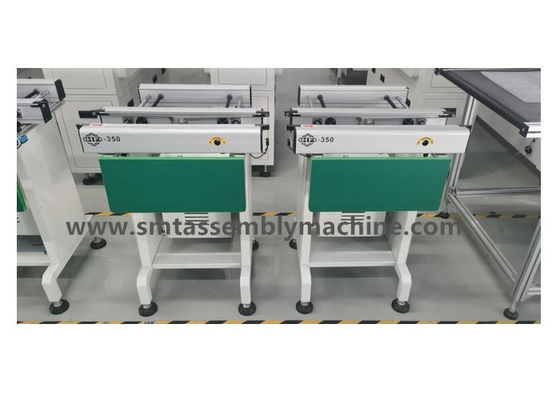

Velocità di trasferimento del tavolo di trasferimento SMT del PCB 0-3M/Min regolabile senza passaggio
Potenza 25W SMT tavola di trasferimento di trasferimento materiale profilato di alluminio cintura verde
Tabella di trasferimento SMT 0,6 m 1,5 m con interfaccia di comunicazione del segnale

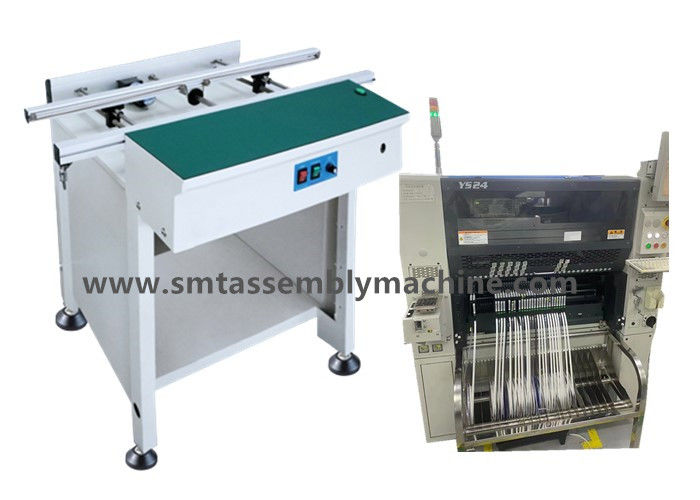

Tavolo di splicing SMT bianco 0,5 m 0,6 m 1 m con rotaia a profilo di alluminio Panasonic CM602
Caratteristiche
1Progettazione modulare
2- Il design robusto migliora la stabilità.
3Il design ergonomico rende meno faticoso il braccio
4. regolazione della larghezza liscia e parallela (barra a vite)
5. Opzionale modalità di rilevamento della scheda di circuito
6. lunghezza della macchina personalizzata in base ai requisiti del cliente
7Controllo della velocità variabile
8. viene utilizzata gomma antistatica
9. Compatibile con l'interfaccia SMEMA
La larghezza di tutte le tavole di splicing è di 650 mm e l'altezza è regolabile a 900 mm.
L'altezza totale con il supporto della luce è regolabile a 1850 mm.
Tabella di attacco del chip SMT (può essere personalizzata in lunghezze diverse)
Parametri tecnici
| Descrizione | Questa apparecchiatura è utilizzata per il collegamento tra linee SMT e AI, jogging tra PCB, ispezione, collaudo o inserimento manuale di componenti elettronici |
| Tipo di trasportatore | Cintura rotonda o cintura piana |
| Velocità del trasportatore | 0.5-20 m/min o specificato dall'utente |
| Fornitore di alimentazione | 100-230V CA (indicato dall'utente), monofase |
| Carico elettrico | Max. 100 volt A |
| Altezza del trasportatore | 900±20 (o specificato dall'utente) |
| Direzione del trasportatore | Sinistra→destra o destra→sinistra |
Parametri delle specifiche
| Numero di modello |
A-50A/FCA-60A A-80A/FCA-100A |
A-50B/FCA-60B A-80B/FCA-100B |
A-50AL/FCA-60AL A-80AL/FCA-100AL |
| Dimensioni della scheda di circuito | 50*50-460*350 | 50*50-460*350 | 50*50-460*350 |
| Dimensione | 1000*695*910 | 1000*695*1850 | 500*695*1850 |
| Peso | 60 kg | 110 kg | 60 kg |
Processo di funzionamento della tavola di splicing SMT
Controllare prima di accendere sul tavolo di splicing smt
1Controlla se la linea di alimentazione e' rotta o no.
2Controlla se l'attrezzatura ha una buona messa a terra.
3Controlla se il pulsante di controllo è resettato.
4Controllare se la larghezza della rotaia guida è adeguata.
5Controlla se la cintura e' sciolta.
6Nessuna anomalia sopra può avviare la macchina per prepararsi all'operazione.
Passi di funzionamento della tavola di splicing SMT
Regolare la velocità di funzionamento della cintura in base alla velocità di splicing anteriore e posteriore.
1,SMT modalità di controllo automatico della tavola di splicing
a Premere il pulsante di accensione.
b Premere il pulsante LIGHT.
c premere il pulsante PASS/CHECK.
2,SMT tabella di splicing modalità di controllo manuale
a. premere il pulsante di accensione; b. premere il pulsante di accensione; c. premere il pulsante di accettazione/controllo.
b. Premere il pulsante LIGHT.
c. Quando l'ispezione è terminata, premere il pulsante FINISH.
3Premere il pulsante di accensione per spegnere la macchina
Precauzioni per il funzionamento della tavola di splicing SMT
1Assicurarsi che la parte di trasporto, la cintura, la pulizia e la guida di trasporto siano esenti da sostanze estranee per garantire un trasporto regolare e regolare.
2"Realizzare regolarmente la parte della trasmissione e il supporto o regolare la larghezza della vite; il rifornimento deve essere effettuato in stato di spegnimento.
3In caso di interruzione di corrente, spegnere immediatamente l'interruttore principale dell'apparecchiatura.
