Dettagli:
Termini di pagamento e spedizione:
|

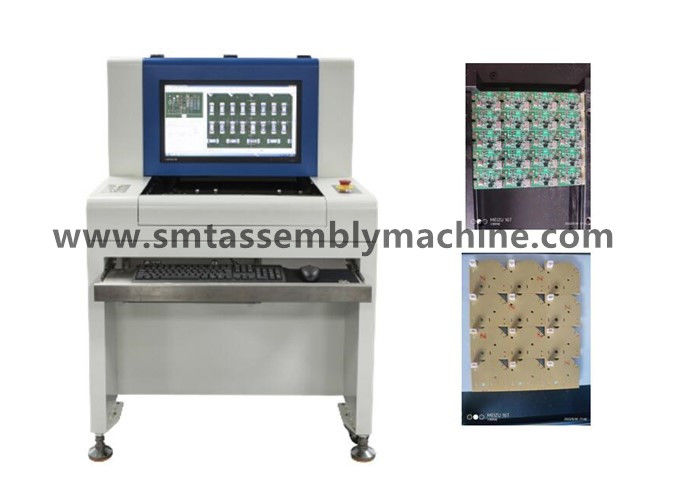

| Nome del prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X1 |
|---|---|---|---|
| Dimensione: | 1070*900*1310mm | Potenza: | <1,5Kw |
| Peso: | 400 kg | Garanzia: | Una garanzia di anno o ore 1w |
Wanbo Hi-Tech è un produttore professionale di apparecchiature elettroniche che integra ricerca e sviluppo, produzione e vendita, produce apparecchiature di prova AOI, stazioni di collegamento, macchine di carico e scarico automatiche,macchine per l'impilazione, macchine per gli angoli e altre attrezzature; il magazzino dispone di Panasonic, Yamaha, JUKI, Samsung di seconda mano, macchine per la stampa di seconda mano, supporto per la saldatura a reflow di seconda mano.
Con i principi di sincerità, semplicità, pragmatismo e modestia, aderendo al modo pratico, utilizzando i prodotti come mezzo e adottando come guida la nuova forma di creazione di servizi di PI,Forniamo ai clienti soluzioni per realizzare il valore sociale dell'azienda e del team.
Parametro della funzione
| SZ-X1 Specifica del prodotto | ||
|
Oggetti di prova |
Modalità di programmazione | Importazione automatica dei dati CAD per la libreria di componenti |
|
Dopo il reflusso fuenace |
Componente: parti sbagliate, parti mancanti,polarità, deviazione, monumento, inversione, danno, piegatura dell'impianto, sostanze estranee, ecc. Giunti di saldatura: meno stagno, più stagno, buco di stagno, ponte, rivestimento di stagno, falso stagno, perlinea di stagno, ecc. |
|
| Prova minima di Paet | La risoluzione minima di misura è 03015 ((01005) chip& 0.3 passo IC | |
|
Dopo la saldatura a onde |
Meno stagno, più stagno, buco di stagno, falso stagno, ponte di stagno, stagno di stagno, stagno di stagno, ecc. | |
I componenti QFP e il debug sono coerenti con la registrazione e il debug SOP, si rimanda a "< elementi di rilevamento di base per la saldatura a onde> SOP" in Registrazione e debug.
L'ispezione delle parti DIP, compresa la posizionamento del pad, il rilevamento di pin, il rilevamento di stagno basso, il rilevamento del piede e il rilevamento della porosità, rileva principalmente problemi di pin, saldatura, piede e porosità.Il modulo di registrazione è il seguente::
La figura precedente mostra il modulo di registrazione del pezzo DIP, descritto di seguito:
| Componente Tipo | Rilevazione Articolo | Descrizione |
| pezzi DIP | Meno stagno | La funzione del telaio è quella di rilevare la qualità delle parti DIP. |
Debug false positive nella finestra di debug.
Identificare le modifiche: dopo aver depurato un componente, fare clic su questo pulsante per aggiornare lo standard.
Sostituire: dopo aver eseguito il debugging di un componente, fare clic su questo pulsante per sostituire lo standard.
Chiudere: Chiude la finestra di debug
Dopo aver completato il debugging, iniziare il test dopo che l'impostazione della modalità è stata cambiata in Normal Test.
Tasto scorciatoia:
Ctrl: premere "Ctrl" quando ci sono più dati da saltare ai dati successivi.
shift: ritorna ai dati precedenti.
Spazzatura: Salta ai dati di Allegro successivi.
Tastiera numerica: corrisponde alla lista di conferma NG.
Area A: testare l'intero diagramma del PCB, e il centro della croce è la posizione NG.
Zona B: posizione dell'elemento NG.
Zona C: Norme sui componenti.
Area D: grafico dei risultati delle prove.
Zona E: risultati dei test, un Allegro e una riga di risultati.
Area G: NG conferma la scorciatoia.
Area F: il valore di ritorno del risultato NG.
Suggerimento: il telaio mancante della resistenza è lo stesso telaio di rilevamento del telaio della parte sbagliata, che rileva principalmente lo screening della seta.
