Dettagli:
Termini di pagamento e spedizione:
|

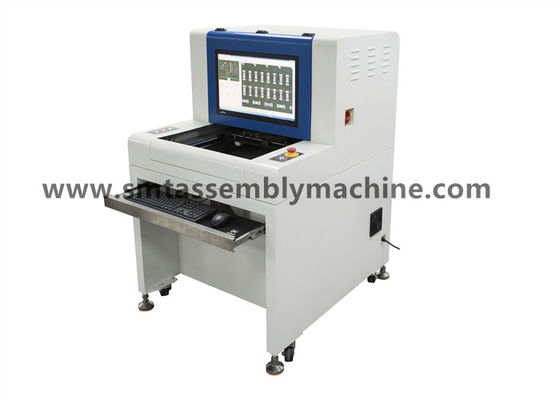

| Nome del prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X1 |
|---|---|---|---|
| Dimensione: | 1070*900*1310mm | Fotocamera: | Fotocamera digitale intelligente a colori |
| Prova minima della parte: | 10µm: 01005chip & 0.3pitch IC | Controlli l'uscita di risultato: | Monitor LCD a 22 pollici |
Shenzhen Wanbo Hi-Tech Co., Ltd. è un produttore professionale di apparecchiature elettroniche che integra ricerca e sviluppo, produzione e vendita, producendo: apparecchiature di prova AOI, macchina plug-in AI, saldatura a onde,saldatura a reflusso, piattaforma di collegamento, macchina automatica di carico e scarico, macchina di impilazione, macchina di angolo e altre attrezzature; il magazzino dispone di attrezzature di seconda mano: macchina di posizionamento Panasonic,Macchina di posizionamento Yamaha, macchina di posizionamento JUKI, macchina di posizionamento Samsung, macchina di posizionamento EZ-pass domestica, macchina di posizionamento di piattaforma domestica, macchina da stampa, saldatura a reflow e altre attrezzature di supporto;Il magazzino dispone di accessori: motori, tavole, teste laser, accessori FEEDER, ugelli, ecc.
La funzione delle apparecchiature di prova AOI è quella di rilevare i prodotti difettosi del controllo delle schede PCBA.
Dopo la saldatura d'onda della presa DIP: più stagno, meno stagno, buco di stagno, corto circuito, pin non fuori, ecc.
Dopo il forno SMT: parti mancanti, disallineamento, parti sbagliate, inversione della polarità, rottura, inquinamento, meno stagno, più stagno, cortocircuito, saldatura virtuale, ecc.
Macchina per la linea di separazione delle attrezzature e macchina in linea.
Modelli offline: prodotti per patch di rilevamento X1, prodotti plug-in di rilevamento X3;
Modelli online: prodotti per patch di rilevamento fotocamera X5, prodotti plug-in di rilevamento fotocamera X6.
| Specifiche funzionali | |
| Tavola di circuito testata | Forno SMT a rifluenza forno pre-rifluenza, ispezione della scheda posteriore, pre-soldatura per saldatura a onde, ispezione della scheda posteriore per saldatura a onde |
| Metodo di rilevamento | Estrazione del colore, modellazione statistica, confronto delle immagini a colori, impostazione automatica dei parametri in base ai diversi punti di rilevamento (come spostamento, polarità, cortocircuito, ecc.) |
| Fotocamera | Fotocamera digitale intelligente a colori |
| Risoluzione/Range visivo/Velocità |
Opzionale: 25μm/Pixel FOV: 40,70mm X30,90mm Velocità di rilevamento < 270ms/FOV Standard: 20μm/Pixel FOV: 32,56mm×24,72mm Velocità di rilevamento <260ms/FOV Opzionale: 15μm/Pixel FOV: 24,42mm X 18,54mm Velocità di rilevamento < 240ms/FOV Opzionale: 10μm/Pixel FOV: 16,28mm X12,36mm Velocità di rilevamento < 220ms/FOV |
| fonte luminosa | Fonte luminosa LED a torre anulare coassiale RRGB ad alta luminosità (luce a colori) |
| Modalità di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati CAD e librerie automatiche di corrispondenza |
| Controllo a distanza | Controllo remoto, visualizzazione, avvio o arresto della macchina in esecuzione, modifica dei programmi, ecc. in qualsiasi momento, in qualsiasi luogo, in qualsiasi momento, in qualsiasi luogo attraverso la rete TCP/IP |
| Determinare il tipo di copertura | Offset, meno stagno, cortocircuito, inquinamento, parti mancanti, deviazione, monumento in piedi, in posizione laterale, ribaltamento, parti sbagliate, danni, altezza galleggiante, polarità, saldatura virtuale, saldatura vuota,Spargimenti di colla, foro di stagno, pin non fuori, ecc |
| Caratteristiche particolari | Programmi multipli in esecuzione contemporaneamente, supporto al programma di richiamo automatico; parti rotanti da 0 a 359° (in 1°) |
| Prova minima della parte | 10μm:01005 chip e IC a 0,3 pitch |
| Riassunto delle caratteristiche del prodotto e regolamentazione dei processi | Registra i dati di prova durante tutto il processo e eseguire statistiche e analisi, qualsiasi area può visualizzare lo stato di produzione e l'analisi della qualità, e l'uscita di Excel, Txt e altri formati di file |
| Sistema di codici a barre | Riconoscimento automatico della fotocamera e trasmissione del codice a barre (codice 1D o 2D) e funzione multi-marchio (compreso Bad Mark) |
| Modalità server | L'utilizzo di un server centrale consente di gestire centralmente diversi set di dati AOI |
| sistema operativo | Windows7 Professional |
| Controllare l'uscita del risultato | Monitor LCD da 22 pollici |
| Specifiche del sistema | |
| Intervallo di dimensioni del PCB | 50×50 mm (min) ≈ 430×330 mm (max) |
| Intervallo di spessore del PCB | 0.3 a 5 mm |
| Disponibilità dei bordi del sistema di fissaggio del PCB | Top:3.5 mm Fondo:3.5 mm |
| Peso massimo dei PCB | 3 kg |
| PCB flessibile | < 5 mm o 2% della lunghezza diagonale del PCB |
| Altezza della rete superiore e inferiore del PCB | Lato superiore del PCB: 30 mm Lato inferiore del PCB: 60 mm |
| Sistema di trasporto | Apertura e ritiro automatici di apparecchiature di fissaggio bilaterali, compensazione automatica della deformazione da piegatura del PCB |
| Altezza del trasportatore al di sopra del terreno | da 850 a 920 mm |
| Flusso del trasportatore / tempo | PCB si muove in direzione Y Tempo di entrata/uscita: 2,5 secondi |
| Conduttore della piattaforma X/Y | Azionato da un motore a vite, precisione di posizionamento < 20μm; il PCB è fissato e la fotocamera si muove nella direzione X |
| Fornitura di alimentazione/pressione dell'aria | AC230V 50/60 Hz inferiore a 1KVA / non richiesto |
| Peso del dispositivo | Circa 350 kg. |
| Fattore di forma del dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidità ambientali | 10~35°C 35~80% RH (non condensante) |
| Sicurezza delle attrezzature | Risponde alle norme di sicurezza CE |
Suggerimento: il telaio mancante della resistenza è lo stesso telaio di rilevamento del telaio della parte sbagliata, che rileva principalmente lo screening della seta.
