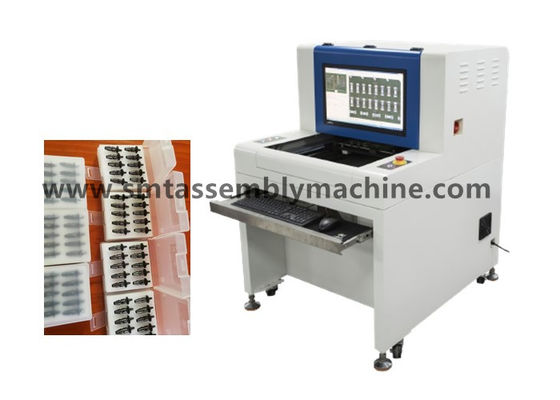

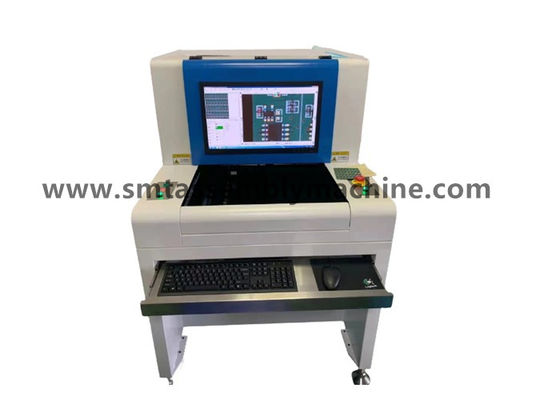

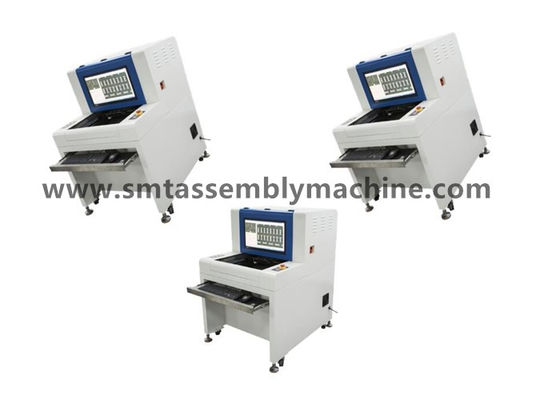

Nome di prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X3 |
---|---|---|---|
Dimensione: | 1070*900*1310mm | Controllo: | Prima della saldatura dell'onda |
Metodo di rilevazione: | Analisi di distanza di colore | Copertura di rilevazione: | Cortocircuito, foro della latta |
Evidenziare: | Inserisca AOI Inspection Machine,PWB AOI Inspection Machine di 430×330mm,Inserisca AOI Machine |
La Ciao-tecnologia il Co., srl di Shenzhen Wanbo è un produttore di macchinari elettronico professionista che integra la R & S, la produzione e le vendite, producendo: Apparecchiatura di collaudo di AOI, macchina alimentabile di AI, onda che salda, saldatura di riflusso, piattaforma del collegamento, caricamento automatico ed attrezzatura macchina di scarico, accatastatore, la macchina dell'angolo e l'altra; Il magazzino ha attrezzatura di seconda mano: Macchina di disposizione di Panasonic, macchina di disposizione di Yamaha, macchina di disposizione di JUKI, macchina di disposizione di Samsung, macchina domestica di disposizione del EZ-passaggio, macchina domestica di disposizione della macchina della piattaforma, stampatrice, attrezzatura di saldatura di riflusso ed altra sostenente; Il magazzino ha accessori: i motori, bordi, laser si dirige, ALIMENTATORE degli accessori, ugelli, ecc.
La funzione dell'apparecchiatura di collaudo di AOI è di individuare i prodotti difettosi di controllo del bordo di PCBA.
Dopo la saldatura dell'onda del plugin della IMMERSIONE: più latta, meno latta, foro della latta, cortocircuito, perno non fuori, ecc.
Dopo la fornace di SMT: parti mancanti, cattivo allineamento, parti sbagliate, inverso di polarità, rottura, inquinamento, meno latta, più latta, cortocircuito, saldatura virtuale, ecc.
Linea macchina e macchina online di separazione dell'attrezzatura.
Modelli offline: Prodotti della toppa di rilevazione X1, prodotti alimentabili di rilevazione X3;
Modelli online: Prodotti della toppa di rilevazione della foto della macchina fotografica X5, prodotti alimentabili di rilevazione della foto della macchina fotografica X6.
1. Principio di AOI: usi i principi e la tecnologia ottici moderni della macchina fotografica digitale per sparare l'oggetto individuato in tempo reale, per analizzare ed elaborare l'immagine catturata tramite il computer ed il software speciale ed automaticamente generi i risultati di rilevazione.
2. Funzione di AOI: Efficace tasso di rilevazione di AOI: più di 99% (tasso manuale di rilevazione: circa 70%);
Riduca di lavoro: 2-4 persone/linea di produzione, alta efficienza di rilevazione;
Con la funzione di SPC, i difetti trattati possono essere contati esattamente e possono efficacemente essere controllati;
La stabilità è molto superiore a quella di uso di lavoro e a lungo termine, il costo completo può essere ridotta significativamente;
Può migliorare la forza completa della società e efficacemente migliorare la competitività globale della società.
La differenza fra SMD e SMT della macchina di disposizione di SMT:
SMD è l'abbreviazione dei dispositivi montati di superficie, che mezzi: dispositivo di superficie del supporto, è SMT (supporto di superficie
Componenti di tecnologia), compreso il CHIP, CONTENTINO, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM ecc.
Le componenti di superficie del supporto sono state introdotte circa due decadi fa ed hanno introdotto una nuova era. Dalle componenti passive ai componente attivi ed ai circuiti integrati,
Il risultato finale è un dispositivo di superficie del supporto (SMD) che può essere montato tramite attrezzatura del scelta-e-posto.
Parametri e configurazione del dispositivo
Specifiche funzionali | |
Circuito collaudato | Fornace di pre-riflusso della fornace di riflusso di SMT, ispezione del bordo del post-circuito, pre-saldatura di saldatura dell'onda, ispezione di saldatura del bordo del post-circuito dell'onda |
Metodo di rilevazione | Estrazione di colore, modellistica statistica, confronto a colori di immagine, regolazione automatica dei parametri secondo i punti differenti di rilevazione (quali il contrappeso, la polarità, il cortocircuito, ecc.) |
Macchina fotografica | Macchina fotografica digitale astuta di colore pieno |
Risoluzione/distanza di visibilità/velocità |
Facoltativo: FOV 25μm/Pixel: norma di velocità di rilevazione di 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocità di rilevazione di 32.56mm×24.72mm<260ms> facoltativa: FOV 15μm/Pixel: velocità di rilevazione di 24.42mm X18.54mm< 240ms=""> facoltativa: FOV 10μm/Pixel: velocità di rilevazione di 16.28mm X12.36mm< 220ms=""> |
sorgente luminosa | Alta sorgente luminosa coassiale della torre LED dell'anello di luminosità RRGB (luce di colore) |
Modo di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati di cad e biblioteche automatiche della corrispondenza |
Telecomando | Operazione a distanza, osservare, iniziare o fermare macchina che corrono in qualunque momento, i programmi di modificazione, ecc., dovunque, in qualunque momento, dovunque attraverso la rete del TCP/IP |
Sistema del codice a barre | Riconoscimento della macchina fotografica e trasmissione del codice a barre (1D o 2D codice) e funzione automatici del multi-segno (cattivo segno compreso) |
Modo di server | Facendo uso di un server centrale, parecchi insiemi di dati di AOI possono centralmente essere diretti |
sistema operativo | Professionista Windows7 |
Controlli l'uscita di risultato | Monitor LCD a 22 pollici |
Specifiche di sistema | |
Intervallo di grandezza del PWB | 50×50mm (min) ~430×330mm (massimi) |
Gamma di spessore del PWB | 0,3 - 5 millimetri |
Rimozione del bordo del sistema di bloccaggio del PWB | CIMA: un fondo da 3,5 millimetri: 3,5 millimetri |
Peso massimo del PWB | 3KG |
Flessione del PWB | <5mm or="" 2=""> |
Cima del PWB ed altezza netta inferiore | Lato superiore del PWB: lato del fondo del PWB da 30 millimetri: 60 millimetri |
Sistema di trasportatore | Apertura e ritiro automatici dei dispositivi bilaterali, compensazione automatica di deformazione di piegamento del PWB |
Altezza di sollevamento sopra la terra | 850 - 920 millimetri |
Flusso/tempo del trasportatore | Il PWB si muove nel tempo della direzione In/out di Y: 2,5 secondi |
Driver della piattaforma di X/Y | Avviti con comando a motore, precisione di posizionamento < 20=""> |
Alimentazione elettrica/pressione d'aria | AC230V 50/60 di hertz più di meno di 1KVA/non richiesto |
Peso del dispositivo | APPROSSIMATIVAMENTE 350KG |
Fattore forma del dispositivo | 1070×900×1310mm (L×W×H) |
Temperatura ambiente ed umidità | RH di 10~35°C 35~80% (senza condensazione) |
Sicurezza dell'attrezzatura | Risponde alle norme di sicurezza del CE |
Punta: La struttura mancante della resistenza è la stessa struttura di rilevazione della struttura sbagliata della parte, che pricipalmente individua la selezione di seta.
