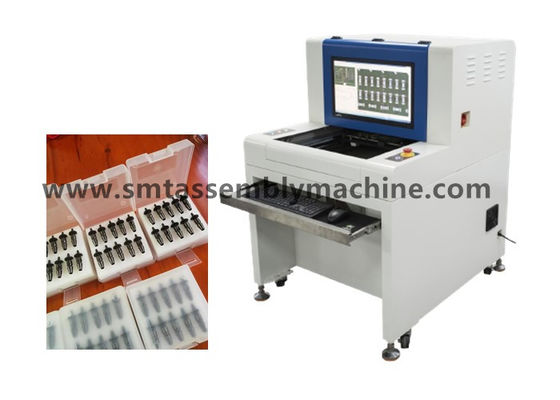

| Nome del prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X3 |
|---|---|---|---|
| Dimensione: | 1070*900*1310mm | Controllo: | Dopo la saldatura senza piombo dell'onda |
| Metodo di rilevamento: | Funzioni statistiche | Copertura di rilevazione: | Le componenti sono rotte e galleggiare |
| Evidenziare: | PCBAS ha automatizzato l'attrezzatura ottica di ispezione,Yamaha ha automatizzato l'attrezzatura ottica di ispezione,Macchina ottica offline di ispezione |
||
La funzione delle apparecchiature di prova AOI è quella di rilevare i prodotti difettosi del controllo delle schede PCBA.
Dopo la saldatura d'onda della presa DIP: più stagno, meno stagno, buco di stagno, corto circuito, pin non fuori, ecc.
Dopo il forno SMT: parti mancanti, disallineamento, parti sbagliate, inversione della polarità, rottura, inquinamento, meno stagno, più stagno, cortocircuito, saldatura virtuale, ecc.

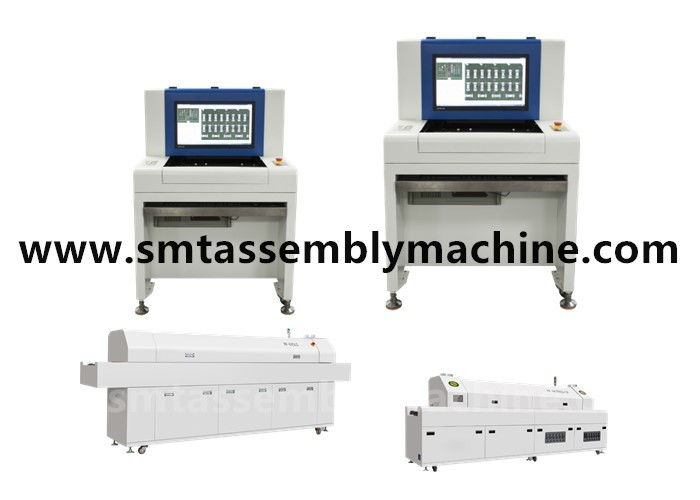

Macchina per la linea di separazione delle attrezzature e macchina in linea.
Modelli offline: prodotti per patch di rilevamento X1, prodotti plug-in di rilevamento X3;

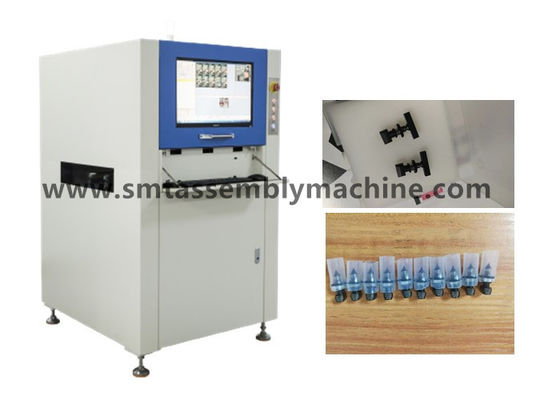

Modelli online: prodotti per patch di rilevamento fotocamera X5, prodotti plug-in di rilevamento fotocamera X6.
Tokyo Heavy Machinery è una delle importanti controllate estere del gruppo JUKI, fondata nel dicembre 1994 a Shanghai, in Cina,principalmente impegnata nella vendita di macchine di posizionamento JUKI.
Supporto tecnico, riparazione e manutenzione.e nel 1987 JUKI ha sviluppato la serie KP di piccole macchine di posizionamento universali.
La serie KP-560, KP-620, KE-710/720 (posizionamento meccanico) lanciata nel 1993, la serie KE-730/740 (posizionamento laser) nel 1995,
Nel 1997, è stata lanciata la macchina di posizionamento KE-750/760 serie, KD-2077 è stata lanciata nel 1998, e JUKI ha ufficialmente aperto l'era delle macchine a media velocità dal 2000 al 2009.
Nel 2000, è stata lanciata la serie KE-2000, macchina di posizionamento ad alta velocità KE-2010, macchina di posizionamento universale ad alta velocità KE-2020; 2001 macchina di posizionamento ad alta velocità KE-2030
. 2003 macchina di posizionamento ad alta velocità KE-2050, macchina di posizionamento universale ad alta velocità KE-2060; 2004 High Speed Module Placement Machine FX-1;
2005 nuova generazione di stampa universale CX-1; Nel 2007, è nata la macchina di posizionamento JUKI ace, macchina di posizionamento ad alta velocità KE-2070, macchina di posizionamento universale ad alta velocità KE-2080;
2008 Dispensatore ad alta velocità KD-2077, montatore di moduli ad alta velocità FX-2, montatore di moduli ad alta velocità FX-3;
2010-2017 JUKI è entrato nel programma di combinazione di linee SMT
Nel 2010 è stata introdotta la macchina di posizionamento JX-100LED, nel 2011 la macchina di posizionamento universale JX-200, la macchina di posizionamento ad alta velocità KE-3010, la macchina di posizionamento universale ad alta velocità KE-3020,
Montatore di moduli ad alta velocità FX-3R; macchina di posizionamento a LED 2013 JX-300LED, piattaforma multitasking JM-20; macchina di posizionamento di moduli compatti ad alta velocità 2014 RX-6,
La macchina RV-1 per l'ispezione visiva del substrato; Nel 2016 è nata la macchina modulo ad alte prestazioni JUKI e è stata lanciata la macchina di posizionamento modulo compatto ad alta velocità della serie RX RX-7,modulo compatto ad alta velocità
Montatore RX-6R, montatore di estensione ad alta velocità JX-350, macchina di stampa RP-1, macchina di ispezione visiva del substrato RV-2, 2017 best seller King RS-1 Born!
a. apparecchiature per la messa a disposizione di moduli intelligenti ad alta velocità RS-1;
marzo 2019 macchina intelligente ad alta velocità per il posizionamento dei moduli RS-1R, macchina intelligente ad alta velocità per il posizionamento dei moduli RX-7R
I modelli classici delle macchine di posizionamento JUKI sono i seguenti:
FX-1 FX-3 FX-3R KE-750 KE-760 KE-2010 KE-2020 KE-2030 KE-2050 KE-2060
KE-2070 KE-2080 RX-6 RX-
7 FX-3RL FX-2 KE-3010 KE-3020 JX-100 JX-200 JX-30OLED JX-35OLED RS-1 RS-1R RX-7R JM-10 JM-20 JM-100;
JUKI full range machine di posizionamento serie KJ
KE serie KE-730/750/760, KE-2010/2020/2030/2050/2060/2070/2080 KE-3010/3020
Le serie FX FX-1/ FX-2/ FX-3 sono macchine ad alta velocità
RX-6 RX-7 FX-3RL
Macchine speciali per il posizionamento a LED della serie JX JX-100 JX-200 JX-300LED JX-350LED
KD-2077 High Speed Smart Placement Machine RS-1 (macchina di posizionamento intelligente ad alta velocità RS-1)
JUKI KJ-01 KJ-02 KJ01 KJ02
Parametri e configurazione del dispositivo
| Specifiche funzionali | |
| Tavola di circuito testata | Forno SMT a rifluenza forno pre-rifluenza, ispezione della scheda posteriore, pre-soldatura per saldatura a onde, ispezione della scheda posteriore per saldatura a onde |
| Metodo di rilevamento | Estrazione del colore, modellazione statistica, confronto delle immagini a colori, impostazione automatica dei parametri in base ai diversi punti di rilevamento (come spostamento, polarità, cortocircuito, ecc.) |
| Fotocamera | Fotocamera digitale intelligente a colori |
| Risoluzione/Range visivo/Velocità | Opzionale: 25μm/Pixel FOV: 40,70mm X30,90mm Velocità di rilevamento < 270ms/FOV |
| fonte luminosa | Fonte luminosa LED a torre anulare coassiale RRGB ad alta luminosità (luce a colori) |
| Modalità di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati CAD e librerie automatiche di corrispondenza |
| Controllo a distanza | Controllo remoto, visualizzazione, avvio o arresto della macchina in esecuzione, modifica dei programmi, ecc. in qualsiasi momento, in qualsiasi luogo, in qualsiasi momento, in qualsiasi luogo attraverso la rete TCP/IP |
| Sistema di codici a barre | Riconoscimento automatico della fotocamera e trasmissione del codice a barre (codice 1D o 2D) e funzione multi-marchio (compreso Bad Mark) |
| Modalità server | L'utilizzo di un server centrale consente di gestire centralmente diversi set di dati AOI |
| sistema operativo | Windows7 Professional |
| Controllare l'uscita del risultato | Monitor LCD da 22 pollici |
| Specifiche del sistema | |
| Intervallo di dimensioni del PCB | 50×50 mm (min) ≈ 430×330 mm (max) |
| Intervallo di spessore del PCB | 0.3 a 5 mm |
| Disponibilità dei bordi del sistema di fissaggio del PCB | Top:3.5 mm Fondo:3.5 mm |
| Peso massimo dei PCB | 3 kg |
| PCB flessibile | < 5 mm o 2% della lunghezza diagonale del PCB |
| Altezza della rete superiore e inferiore del PCB | Lato superiore del PCB: 30 mm Lato inferiore del PCB: 60 mm |
| Sistema di trasporto | Apertura e ritiro automatici di apparecchiature di fissaggio bilaterali, compensazione automatica della deformazione da piegatura del PCB |
| Altezza del trasportatore al di sopra del terreno | da 850 a 920 mm |
| Flusso del trasportatore / tempo | PCB si muove in direzione Y Tempo di entrata/uscita: 2,5 secondi |
| Conduttore della piattaforma X/Y | Azionato da un motore a vite, precisione di posizionamento < 20μm; il PCB è fissato e la fotocamera si muove nella direzione X |
| Fornitura di alimentazione/pressione dell'aria | AC230V 50/60 Hz inferiore a 1KVA / non richiesto |
| Peso del dispositivo | Circa 350 kg. |
| Fattore di forma del dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidità ambientali | 10~35°C 35~80% RH (non condensante) |
| Sicurezza delle attrezzature | Risponde alle norme di sicurezza CE |
