Nome di prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X3 |
---|---|---|---|
Dimensione: | 1070*900*1310mm | Controllo: | Saldatura e tavola di Wave nel mezzo |
Metodo di rilevazione: | Multi-pannello di ispezione | Copertura di rilevazione: | componenti rotte |
Evidenziare: | Attrezzatura offline del posto e della scelta,AOI Pick And Place Equipment,Macchina offline di aoi dello smt |
La funzione dell'apparecchiatura di collaudo di AOI è di individuare i prodotti difettosi di controllo del bordo di PCBA.
Dopo la saldatura dell'onda del plugin della IMMERSIONE: più latta, meno latta, foro della latta, cortocircuito, perno non fuori, ecc.

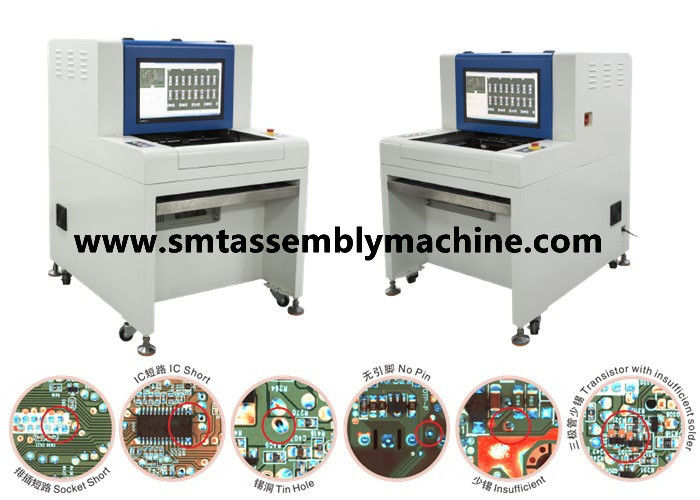

Dopo la fornace di SMT: parti mancanti, cattivo allineamento, parti sbagliate, inverso di polarità, rottura, inquinamento, meno latta, più latta, cortocircuito, saldatura virtuale, ecc.
Linea macchina e macchina online di separazione dell'attrezzatura.
Modelli offline: Prodotti della toppa di rilevazione X1, prodotti alimentabili di rilevazione X3;
Modelli online: Prodotti della toppa di rilevazione della foto della macchina fotografica X5, prodotti alimentabili di rilevazione della foto della macchina fotografica X6.

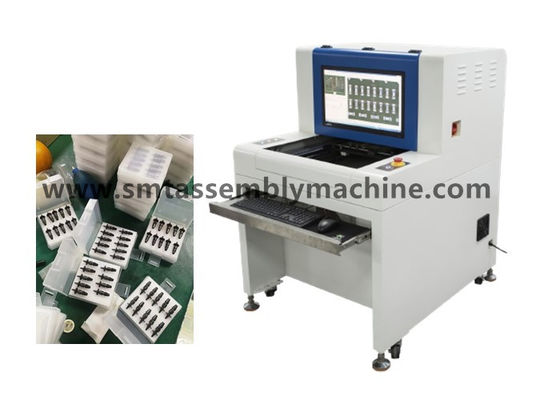

L'attrezzatura JUKI2050 AOI offline SZ-X3 del posto e della scelta individua il piatto di carico
Funzione di AOI: Efficace tasso di rilevazione di AOI: più di 99% (tasso manuale di rilevazione: circa 70%);
Riduca di lavoro: 2-4 persone per linea di produzione, alta efficienza di rilevazione;
Con la funzione di SPC, i difetti trattati possono essere contati esattamente e efficacemente essere controllati;
La stabilità è molto superiore al lavoro manuale e l'uso a lungo termine può ridurre significativamente il costo globale;
Può migliorare la forza completa della società e efficacemente migliorare la sua competitività globale.
Gamma completa di Panasonic Panasonic di macchine di disposizione:
1. modello di macchina di disposizione di serie di Panasonic Panasonic cm: CM88 CM202 CM212 CM 402 CM602;
2. modello di macchina di disposizione di serie del BM di Panasonic Panasonic: BM123 BM133 BM221 BM231;
3. modelli di macchina di disposizione di serie di Panasonic Panasonic NPM: NPM-D1, NPM-D2, NPM-D3, NPM-D1, NPM-W, NPM-W2;
Altri modelli di macchina di disposizione di Panasonic sono: msf del mpa msr del msh di mv2c mv2f mv2v mv2vb ecc
IL BM di cm è stato interrotto. Il grande piatto Panasonic è un prodotto del secolo scorso. Salvo che il GH MSF MCF di MSR è un prodotto dell'inizio di questo secolo.
Ora la corrente principale è la serie di NPM: D, D3, D3A, DX, W, W2, WX, WXS, TT, TT2, VM101, VM102, AM100
I modelli di macchina di disposizione di Panasonic includono NPM, DT-401F, CM602, CM401, CM202DH, NPM-D3, CM301-D.
Parametri tecnici/X3 di SZ-X1 dell'attrezzatura ottica offline di ispezione di AOI
Specifiche funzionali | |
Circuito collaudato | Fornace di pre-riflusso della fornace di riflusso di SMT, ispezione del bordo del post-circuito, pre-saldatura di saldatura dell'onda, ispezione di saldatura del bordo del post-circuito dell'onda |
Metodo di rilevazione | Estrazione di colore, modellistica statistica, confronto a colori di immagine, regolazione automatica dei parametri secondo i punti differenti di rilevazione (quali il contrappeso, la polarità, il cortocircuito, ecc.) |
Macchina fotografica | Macchina fotografica digitale astuta di colore pieno |
Risoluzione/distanza di visibilità/velocità |
Facoltativo: FOV 25μm/Pixel: norma di velocità di rilevazione di 40.70mm< 270ms=""> X30.90mm: FOV 20μm/Pixel: velocità di rilevazione di 32.56mm×24.72mm<260ms> facoltativa: FOV 15μm/Pixel: velocità di rilevazione di 24.42mm X18.54mm< 240ms=""> facoltativa: FOV 10μm/Pixel: velocità di rilevazione di 16.28mm X12.36mm< 220ms=""> |
sorgente luminosa | Alta sorgente luminosa coassiale della torre LED dell'anello di luminosità RRGB (luce di colore) |
Modo di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati di cad e biblioteche automatiche della corrispondenza |
Telecomando | Operazione a distanza, osservare, iniziare o fermare macchina che corrono in qualunque momento, i programmi di modificazione, ecc., dovunque, in qualunque momento, dovunque attraverso la rete del TCP/IP |
Sistema del codice a barre | Riconoscimento della macchina fotografica e trasmissione del codice a barre (1D o 2D codice) e funzione automatici del multi-segno (cattivo segno compreso) |
Modo di server | Facendo uso di un server centrale, parecchi insiemi di dati di AOI possono centralmente essere diretti |
sistema operativo | Professionista Windows7 |
Controlli l'uscita di risultato | Monitor LCD a 22 pollici |
Specifiche di sistema | |
Intervallo di grandezza del PWB | 50×50mm (min) ~430×330mm (massimi) |
Gamma di spessore del PWB | 0,3 - 5 millimetri |
Rimozione del bordo del sistema di bloccaggio del PWB | CIMA: un fondo da 3,5 millimetri: 3,5 millimetri |
Peso massimo del PWB | 3KG |
Flessione del PWB | <5mm or="" 2=""> |
Cima del PWB ed altezza netta inferiore | Lato superiore del PWB: lato del fondo del PWB da 30 millimetri: 60 millimetri |
Sistema di trasportatore | Apertura e ritiro automatici dei dispositivi bilaterali, compensazione automatica di deformazione di piegamento del PWB |
Altezza di sollevamento sopra la terra | 850 - 920 millimetri |
Flusso/tempo del trasportatore | Il PWB si muove nel tempo della direzione In/out di Y: 2,5 secondi |
Driver della piattaforma di X/Y | Avviti con comando a motore, precisione di posizionamento < 20=""> |
Alimentazione elettrica/pressione d'aria | AC230V 50/60 di hertz più di meno di 1KVA/non richiesto |
Peso del dispositivo | APPROSSIMATIVAMENTE 350KG |
Fattore forma del dispositivo | 1070×900×1310mm (L×W×H) |
Temperatura ambiente ed umidità | RH di 10~35°C 35~80% (senza condensazione) |
Sicurezza dell'attrezzatura | Risponde alle norme di sicurezza del CE |
Punta: La struttura mancante della resistenza è la stessa struttura di rilevazione della struttura sbagliata della parte, che pricipalmente individua la selezione di seta.
