Dettagli:
Termini di pagamento e spedizione:
|

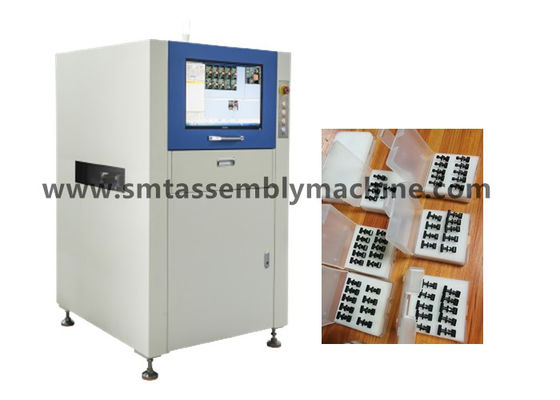

| Nome del prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X3 |
|---|---|---|---|
| Dimensione: | 1070*900*1310mm | Controllo: | circuito del fan del bordo |
| Metodo di rilevamento: | della rilevazione di riconoscimento automatico di parte di sotto | Copertura di rilevazione: | Più latta, foro della latta, meno latta |
| Evidenziare: | SMT AOI Inspection Machine offline,SMT offline AOI Inspection Machine,Macchina offline del PWB di aoi |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. è un produttore professionale di apparecchiature elettroniche che integra ricerca e sviluppo, produzione e vendita, producendo: apparecchiature di prova AOI, macchina plug-in AI, saldatura a onde,saldatura a reflusso, piattaforma di collegamento, macchina automatica di carico e scarico, macchina di impilazione, macchina di angolo e altre attrezzature; il magazzino dispone di attrezzature di seconda mano: macchina di posizionamento Panasonic,Macchina di posizionamento Yamaha, macchina di posizionamento JUKI, macchina di posizionamento Samsung, macchina di posizionamento EZ-pass domestica, macchina di posizionamento di piattaforma domestica, macchina da stampa, saldatura a reflow e altre attrezzature di supporto;Il magazzino dispone di accessori: motori, tavole, teste laser, accessori FEEDER, ugelli, ecc.
La funzione delle apparecchiature di prova AOI è quella di rilevare i prodotti difettosi del controllo delle schede PCBA.

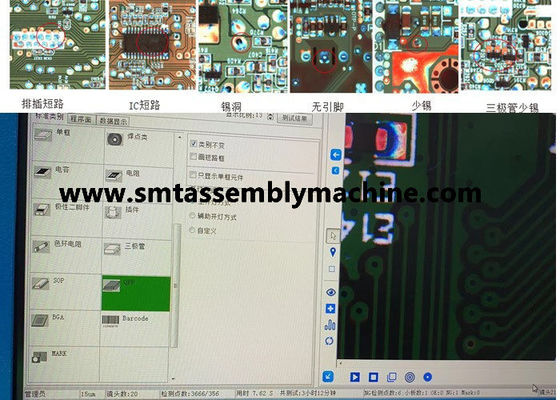

Dopo la saldatura d'onda della presa DIP: più stagno, meno stagno, buco di stagno, corto circuito, pin non fuori, ecc.
Dopo il forno SMT: parti mancanti, disallineamento, parti sbagliate, inversione della polarità, rottura, inquinamento, meno stagno, più stagno, cortocircuito, saldatura virtuale, ecc.
YAMAHA gamma completa di macchine di posizionamento:
L'indice di emissione è calcolato in base al calcolo delle emissioni di CO2 e delle emissioni di CO2.
Macchina di posizionamento di gamma completa Samsung:
CP45F,SM310,SM320,SM321,SM421,SM411,SM471,SM481,SM482,S1,S2,L2

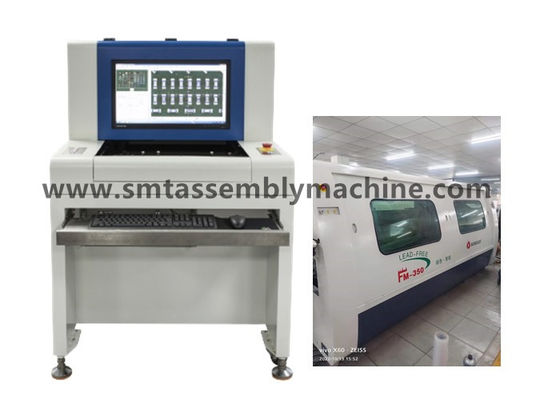

SZ-X1/X3 Parametri tecnici delle apparecchiature di ispezione ottica AOI offline
| Specifiche funzionali | |
| Tavola di circuito testata | Forno SMT a rifluenza forno pre-rifluenza, ispezione della scheda posteriore, pre-soldatura per saldatura a onde, ispezione della scheda posteriore per saldatura a onde |
| Metodo di rilevamento | Estrazione del colore, modellazione statistica, confronto delle immagini a colori, impostazione automatica dei parametri in base ai diversi punti di rilevamento (come spostamento, polarità, cortocircuito, ecc.) |
| Fotocamera | Fotocamera digitale intelligente a colori |
| Risoluzione/Range visivo/Velocità |
Opzionale: 25μm/Pixel FOV: 40,70mm X30,90mm Velocità di rilevamento < 270ms/FOV |
| fonte luminosa | Fonte luminosa LED a torre anulare coassiale RRGB ad alta luminosità (luce a colori) |
| Modalità di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati CAD e librerie automatiche di corrispondenza |
| Controllo a distanza | Controllo remoto, visualizzazione, avvio o arresto della macchina in esecuzione, modifica dei programmi, ecc. in qualsiasi momento, in qualsiasi luogo, in qualsiasi momento, in qualsiasi luogo attraverso la rete TCP/IP |
| Sistema di codici a barre | Riconoscimento automatico della fotocamera e trasmissione del codice a barre (codice 1D o 2D) e funzione multi-marchio (compreso Bad Mark) |
| Modalità server | L'utilizzo di un server centrale consente di gestire centralmente diversi set di dati AOI |
| sistema operativo | Windows7 Professional |
| Controllare l'uscita del risultato | Monitor LCD da 22 pollici |
| Specifiche del sistema | |
| Intervallo di dimensioni del PCB | 50×50 mm (min) ≈ 430×330 mm (max) |
| Intervallo di spessore del PCB | 0.3 a 5 mm |
| Disponibilità dei bordi del sistema di fissaggio del PCB | Top:3.5 mm Fondo:3.5 mm |
| Peso massimo dei PCB | 3 kg |
| PCB flessibile | < 5 mm o 2% della lunghezza diagonale del PCB |
| Altezza della rete superiore e inferiore del PCB | Lato superiore del PCB: 30 mm Lato inferiore del PCB: 60 mm |
| Sistema di trasporto | Apertura e ritiro automatici di apparecchiature di fissaggio bilaterali, compensazione automatica della deformazione da piegatura del PCB |
| Altezza del trasportatore al di sopra del terreno | da 850 a 920 mm |
| Flusso del trasportatore / tempo | PCB si muove in direzione Y Tempo di entrata/uscita: 2,5 secondi |
| Conduttore della piattaforma X/Y | Azionato da un motore a vite, precisione di posizionamento < 20μm; il PCB è fissato e la fotocamera si muove nella direzione X |
| Fornitura di alimentazione/pressione dell'aria | AC230V 50/60 Hz inferiore a 1KVA / non richiesto |
| Peso del dispositivo | Circa 350 kg. |
| Fattore di forma del dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidità ambientali | 10~35°C 35~80% RH (non condensante) |
| Sicurezza delle attrezzature | Risponde alle norme di sicurezza CE |
Suggerimento: il telaio mancante della resistenza è lo stesso telaio di rilevamento del telaio della parte sbagliata, che rileva principalmente lo screening della seta.
