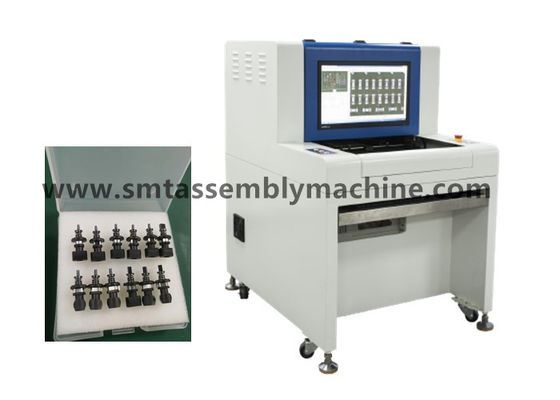

Comitato per il controllo all'aperto offline di potere del proiettore di rilevazione visiva di AOI Inspection Machine SZ-X3 della IMMERSIONE

Grande immagine : Comitato per il controllo all'aperto offline di potere del proiettore di rilevazione visiva di AOI Inspection Machine SZ-X3 della IMMERSIONE Miglior prezzo

Dettagli:

Luogo di origine:	Cina
Marca:	WANBO
Certificazione:	CE
Numero di modello:	SZ-X3

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 pezzo/pezzi
Prezzo:	Negotiate
Imballaggi particolari:	1. Custodia in legno e confezione sottovuoto 2. Come le vostre esigenze
Termini di pagamento:	T/T, Western Union, Paypal, carta di credito
Capacità di alimentazione:	50 PCS/Mese

Contatto

Descrizione di prodotto dettagliata

Nome del prodotto:	Apparecchiatura di collaudo di AOI	Modello:	SZ-X3
Dimensione:	10709001310mm	Controllo:	Alimentazione elettrica del proiettore e del proiettore
Metodo di rilevamento:	Funzione dell'importazione di dati di cad	Copertura di rilevazione:	Ispezioni la qualità del metapart
Evidenziare:	IMMERSIONE AOI Inspection Machine , Rilevazione visiva AOI Inspection Machine , Aoi Pcb Machine ad alta velocità

Dispositivo di controllo della potenza del proiettore esterno DIP offline AOI SZ-X3 rilevamento visivo Yamaha YS24

DIP AOI Inspection Machine lampada stradale esterna a alta potenza

SMT AOI SZ-X3 qualità di controllo della macchina per la scheda di controllo della potenza esterna da 100 W a 200 W

Dispositivo di controllo della potenza della lampada a LED in modalità offline AOI SZ-X3 rilevamento della qualità dopo saldatura

L'apparecchiatura di ispezione ottica AOI SZ-X3 ispeziona la scheda di controllo di navigazione dell'auto

L'apparecchiatura di prova ottica AOI controlla la qualità di controllo della piastra della barra selfie

SMT Dispositivo di rilevamento AOI offline SZ-X3 controlla il cortocircuito della scheda del ventilatore USB

SMT Offline AOI SZ-X3 apparecchiature di ispezione controlla la saldatura del pannello del ventilatore

Offline AOI SZ-X3 Vision Inspection Car Charging Pad Pick and Place EquipmentYamaha YS20

Shenzhen Wanbo High tech Co., Ltd. produce apparecchiature di prova AOI, macchina plug-in AI, saldatura a onde, saldatura a reflow, piattaforma di connessione, caricatore automatico, impilatore,macchine per angoli e altre apparecchiature;
Vendite di apparecchi di montaggio di seconda mano: apparecchi di montaggio Matsushita, apparecchi di montaggio Yamaha, apparecchi di montaggio JUKI, apparecchi di montaggio Samsung, apparecchi di montaggio EZ pass e apparecchi di montaggio per piattaforme domestici, macchine da stampa,Saldatura a reflusso, saldatura e altre apparecchiature di supporto;
Vendita di accessori: motori, piastre, teste laser, accessori FEEDER, ugelli, ecc.

Potenti funzionalità software
1- Estrazione del colore, analisi statistica
2.Riconoscimento dei caratteri (OCR).Può generare ed esportare report giornalieri, settimanali e mensili
3.Analisi della distanza del colore Interconnessione multi-macchina
4.IC bridging Libreria standard di componenti auto-costruiti
5.Analisi della gravità specifica in bianco e nero
6.Analisi della luminanza Identificazione automatica e rilevamento della superficie inferiore
7.Analisi grafica della somiglianza
8Importare dati.CAD
9.SPC statistiche funzione Offline programmazione
10.Gestione del livello operativo

Parametri tecnici delle apparecchiature di ispezione ottica AOI offline

Specifiche funzionali

Tavola di circuito testata Forno SMT a rifluenza forno pre-rifluenza, ispezione della scheda posteriore, pre-soldatura per saldatura a onde, ispezione della scheda posteriore per saldatura a onde

Metodo di rilevamento Estrazione del colore, modellazione statistica, confronto delle immagini a colori, impostazione automatica dei parametri in base ai diversi punti di rilevamento (come spostamento, polarità, cortocircuito, ecc.)

Fotocamera Fotocamera digitale intelligente a colori

Risoluzione/Range visivo/Velocità Opzionale: 25μm/Pixel FOV: 40,70mm X30,90mm Velocità di rilevamento < 270ms/FOV

Standard: 20μm/Pixel FOV: 32,56mm×24,72mm Velocità di rilevamento <260ms/FOV

Opzionale: 15μm/Pixel FOV: 24,42mm X 18,54mm Velocità di rilevamento < 240ms/FOV

Opzionale: 10μm/Pixel FOV: 16,28mm X12,36mm Velocità di rilevamento < 220ms/FOV

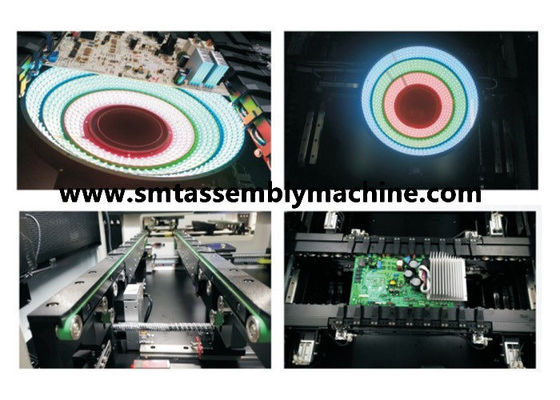

fonte luminosa Fonte luminosa LED a torre anulare coassiale RRGB ad alta luminosità (luce a colori)

Modalità di programmazione Scrittura manuale, inquadratura automatica, importazione di dati CAD e librerie automatiche di corrispondenza

Controllo a distanza Controllo remoto, visualizzazione, avvio o arresto della macchina in esecuzione, modifica dei programmi, ecc. in qualsiasi momento, in qualsiasi luogo, in qualsiasi momento, in qualsiasi luogo attraverso la rete TCP/IP

Determinare il tipo di copertura Offset, meno stagno, cortocircuito, inquinamento, parti mancanti, deviazione, monumento in piedi, in posizione laterale, ribaltamento, parti sbagliate, danni, altezza galleggiante, polarità, saldatura virtuale, saldatura vuota,Spargimenti di colla, foro di stagno, pin non fuori, ecc

Caratteristiche particolari Programmi multipli in esecuzione contemporaneamente, supporto al programma di richiamo automatico; parti rotanti da 0 a 359° (in 1°)

Prova minima della parte 10μm:01005 chip e IC a 0,3 pitch

Riassunto delle caratteristiche del prodotto e regolamentazione dei processi Registra i dati di prova durante tutto il processo e eseguire statistiche e analisi, qualsiasi area può visualizzare lo stato di produzione e l'analisi della qualità, e l'uscita di Excel, Txt e altri formati di file

Sistema di codici a barre Riconoscimento automatico della fotocamera e trasmissione del codice a barre (codice 1D o 2D) e funzione multi-marchio (compreso Bad Mark)

Modalità server L'utilizzo di un server centrale consente di gestire centralmente diversi set di dati AOI

sistema operativo Windows7 Professional

Controllare l'uscita del risultato Monitor LCD da 22 pollici

Specifiche del sistema

Intervallo di dimensioni del PCB 50×50 mm (min) ≈ 430×330 mm (max)

Intervallo di spessore del PCB 0.3 a 5 mm

Disponibilità dei bordi del sistema di fissaggio del PCB Top:3.5 mm Fondo:3.5 mm

Peso massimo dei PCB 3 kg

PCB flessibile < 5 mm o 2% della lunghezza diagonale del PCB

Altezza della rete superiore e inferiore del PCB Lato superiore del PCB: 30 mm Lato inferiore del PCB: 60 mm

Sistema di trasporto Apertura e ritiro automatici di apparecchiature di fissaggio bilaterali, compensazione automatica della deformazione da piegatura del PCB

Altezza del trasportatore al di sopra del terreno da 850 a 920 mm

Flusso del trasportatore / tempo PCB si muove in direzione Y Tempo di entrata/uscita: 2,5 secondi

Conduttore della piattaforma X/Y Azionato da un motore a vite, precisione di posizionamento < 20μm; il PCB è fissato e la fotocamera si muove nella direzione X

Fornitura di alimentazione/pressione dell'aria AC230V 50/60 Hz inferiore a 1KVA / non richiesto

Peso del dispositivo Circa 350 kg.

Fattore di forma del dispositivo 1070 × 900 × 1310 mm (L × W × H)

Temperatura e umidità ambientali 10~35°C 35~80% RH (non condensante)

Sicurezza delle attrezzature Risponde alle norme di sicurezza CE

SZ-X1/X3

- No, no, no.	Nome	Marchio	unità	quantità
1	rotaia guida	Taiwan Shangyin	PCS	4
2	per la fabbricazione di apparecchiature per la produzione di energia elettrica	Taiwan Shangyin	PCS	2
3	Montaggio a fusione	Taiwan Shangyin	set	2
4	Motori e azionamenti	Mitsubishi o Panasonic	set	2
5	fotocamera	Camera a colori da 5 milioni di pixel	set	1
6	lenti	Utron del Giappone	PCS	1
7	Carta sportiva	Raysay.	set	1
8	Fonte luminosa colorata	Fonte luminosa coassiale a quattro colori RGB	set	1
9	Interruttori di slot	Omron	PCS	2
10	Fornitore di alimentazione alternativo	Taiwan Mingwei	PCS	1
11	Protezione contro le perdite	Schneider/CHNT	PCS	1
12	Vuoto	Schneider/CHNT	PCS	3
13	Relai intermedi	Omron	set	2
Configurazione IPC	Computer	Chassis IPC	PCS	1
	visualizzazione	Lenovo 22"	PCS	1
	CPU	Intel i5 quad core	set	1
	scheda principale	Schede madre di controllo industriale
	memoria	Kingston 4G
	disco rigido	SSD 250G
	Fornitore di alimentazione del telaio	350 W

Comitato per il controllo all'aperto offline di potere del proiettore di rilevazione visiva di AOI Inspection Machine SZ-X3 della IMMERSIONE 0

Suggerimento: il telaio mancante della resistenza è lo stesso telaio di rilevamento del telaio della parte sbagliata, che rileva principalmente lo screening della seta.
