Bordo di potere ad alta velocità di 1D SMT AOI Machine Checks Computer Monitor
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X3 |
|---|---|---|---|
| Dimensione: | 1070*900*1310mm | Controllo: | Striscia di potere del monitor del computer |
| Metodo di rilevazione: | Analisi di contrasto di immagine | Copertura di rilevazione: | Elementi del bordo di potere del monitor del computer |
| Evidenziare: | 1D SMT AOI Machine,SMT ad alta velocità AOI Machine,L'alta velocità ha automatizzato l'attrezzatura ottica di ispezione |
||

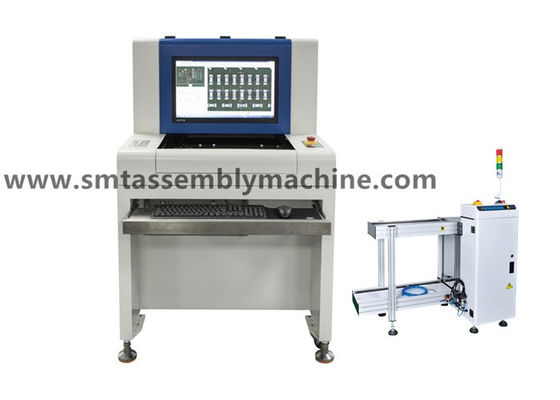

L'ispezione ottica automatizzata SMT AOI controlla il bordo di potere del monitor del computer
Toppa ottica automatizzata di SMT di aoi di ispezione di ispezione visiva del bordo della compressa PCBA
Prova ottica della macchina AOI di ispezione di SMT la qualità del bordo della stampante PCBA
Rilevazione visiva offline Yamaha YS24 del proiettore di potere della IMMERSIONE all'aperto AOI SZ-X3 del comitato per il controllo
Shenzhen Wanbo Co. alta tecnologia, srl produce l'attrezzatura di prova di AOI, macchina alimentabile di AI, onda che salda, la saldatura della saldatura di riflusso, piattaforma del collegamento, caricatore automatico, impilatore, macchina dell'angolo e l'altra attrezzatura;
Vendite dei mounters di seconda mano: Mounters di Matsushita, mounters di Yamaha, mounters di JUKI, mounters di Samsung, mounters domestici del passaggio di EZ e mounters della piattaforma, stampatrici domestici, saldatura di riflusso attrezzatura di saldatura ed altra sostenente;
Vendite degli accessori: i motori, piatti, laser si dirige, ALIMENTATORE degli accessori, ugelli, ecc.
Funzionalità potente del software
1. estrazione di colore, analisi statistica, funzione statistica di SPC fuori linea che programma;
2. riconoscimento dei caratteri (OCR). Esame livellato del codice a barre della gestione di operazione;
3. analisi di distanza di colore, multi collegamento della macchina, analisi in bianco e nero di peso specifico
4. l'auto del ponte di IC ha costruito la biblioteca standard componente;
5. riconoscimento automatico e rilevazione del fondo di analisi di luminosità;
6. funzione dell'importazione di dati di cad, che può generare ed esportare i rapporti quotidiani, settimanali e mensili;
7. analisi di similarità del grafico per multi rilevazione del pannello.
Le perle della lampada del LED scheggiano la lente
Circostanze ottimali 0,155 sec/chip (23300CPH)
Macchina di disposizione di Yamaha
Ugello di aspirazione
Accessori di Yamaha
Macchina di disposizione di SMT
Yamaha YSM20
Yamaha YSM10
Yamaha YV100II
Yamaha YV100Xe
Macchina di disposizione di Yamaha YV100Xe
vista della In-macchina
Esposizione della macchina
Linea della toppa di SMT
Linea di produzione di SMT esposizione dell'attrezzatura
Toppe di SMT ed attrezzature di ispezione
Alta luce: ugello di vuoto del posto e della scelta, alimentatore dello smt
Macchina ed accessori di disposizione di serie di cm della macchina di disposizione di Panasonic
macchina di disposizione componente
Macchina media ed ad alta velocità di disposizione
Macchina di disposizione di SMT
Macchina di disposizione di Panasonic
Macchina di disposizione di Yamaha
Macchina di disposizione di Samsung
Macchina di disposizione di JUKI
Parametridi SZ-X1/X3Technicaldell'attrezzaturaotticaofflinediispezionediAOI
| Specifiche funzionali | |
| Circuito collaudato | Fornace di pre-riflusso della fornace di riflusso di SMT, ispezione del bordo del post-circuito, pre-saldatura di saldatura dell'onda, ispezione di saldatura del bordo del post-circuito dell'onda |
| Metodo di rilevazione | Estrazione di colore, modellistica statistica, confronto a colori di immagine, regolazione automatica dei parametri secondo i punti differenti di rilevazione (quali il contrappeso, la polarità, il cortocircuito, ecc.) |
| Macchina fotografica | Macchina fotografica digitale astuta di colore pieno |
| Risoluzione/distanza di visibilità/velocità |
Facoltativo: FOV 25μm/Pixel: velocità di rilevazione di 40.70mm X30.90mm< 270ms=""> Norma: FOV 20μm/Pixel: velocità di rilevazione di 32.56mm×24.72mm<260ms> Facoltativo: FOV 15μm/Pixel: velocità di rilevazione di 24.42mm X18.54mm< 240ms=""> Facoltativo: FOV 10μm/Pixel: velocità di rilevazione di 16.28mm X12.36mm< 220ms=""> |
| sorgente luminosa | Alta sorgente luminosa coassiale della torre LED dell'anello di luminosità RRGB (luce di colore) |
| Modo di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati di cad e biblioteche automatiche della corrispondenza |
| Dispositivi speciali | I programmi multipli funzionano allo stesso tempo, sostengono il programma automatico di richiamo; parti di rotazione 0-359° (in 1°) |
| Prova minima della parte | 10µm: 01005chip & 0.3pitch IC |
| SPC e regolamento trattato | I dati di prova record in tutto il processo ed eseguire le statistiche e l'analisi, qualsiasi area possono osservare lo stato di produzione e l'analisi di qualità ed uscita Excel, Txt ed altri formati di file |
| Sistema del codice a barre | Riconoscimento della macchina fotografica e trasmissione del codice a barre (1D o 2D codice) e funzione automatici del multi-segno (cattivo segno compreso) |
| Modo di server | Facendo uso di un server centrale, parecchi insiemi di dati di AOI possono centralmente essere diretti |
| sistema operativo | Professionista Windows7 |
| Controlli l'uscita di risultato | Monitor LCD a 22 pollici |
| Specifiche di sistema | |
| Sistema di trasportatore | Apertura e ritiro automatici dei dispositivi bilaterali, compensazione automatica di deformazione di piegamento del PWB |
| Altezza di sollevamento sopra la terra | 850 - 920 millimetri |
| Flusso/tempo del trasportatore | Il PWB si muove nel tempo della direzione In/out di Y: 2,5 secondi |
| Driver della piattaforma di X/Y | Avviti con comando a motore, precisione di posizionamento < 20=""> |
| Alimentazione elettrica/pressione d'aria | AC230V 50/60 di hertz più di meno di 1KVA/non richiesto |
| Peso del dispositivo | APPROSSIMATIVAMENTE 350KG |
| Fattore forma del dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiente ed umidità | RH di 10~35°C 35~80% (senza condensazione) |
| Sicurezza dell'attrezzatura | Risponde alle norme di sicurezza del CE |
Punta: La struttura mancante della resistenza è la stessa struttura di rilevazione della struttura sbagliata della parte, che pricipalmente individua la selezione di seta.
