Acqua ottica Heater Board Patch Inspection della macchina di ispezione di SMT
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome di prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X3 |
|---|---|---|---|
| Dimensione: | 1070*900*1310mm | Controllo: | Pannello di controllo elettrico dello scaldabagno |
| Metodo di rilevazione: | luminosità, colore, analisi grafica | Copertura di rilevazione: | Ispezione calda della toppa del bordo dell'annaffiatoio |
| Evidenziare: | Macchina ottica di ispezione di SMT,Macchina ottica offline di ispezione,Macchina di SMT AOI |
||

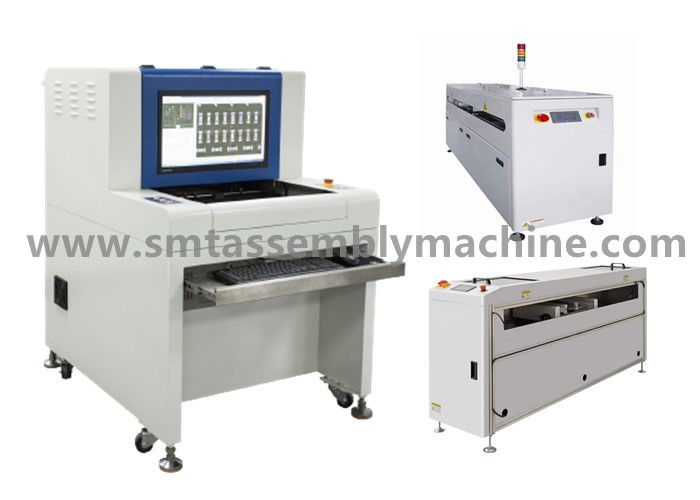

Acqua ottica Heater Board Patch Inspection della macchina di ispezione di SMT
SMT ha automatizzato l'ispezione ottica Yamaha YSM20 della toppa del bordo dello scaldabagno di ispezione AOI
Bordo automatico del quadro comandi del LED del PWB AOI Inspection Machine Inspection PCBA
L'ispezione ottica automatizzata SMT AOI controlla il bordo di potere del monitor del computer
Toppa ottica automatizzata di SMT di aoi di ispezione di ispezione visiva del bordo della compressa PCBA
Prova ottica della macchina AOI di ispezione di SMT la qualità del bordo della stampante PCBA
Rilevazione visiva offline Yamaha YS24 del proiettore di potere della IMMERSIONE all'aperto AOI SZ-X3 del comitato per il controllo
La Ciao-tecnologia il Co., srl di Shenzhen Wanbo è un produttore di macchinari elettronico professionista che integra la R & S, la produzione e le vendite, producendo: Apparecchiatura di collaudo di AOI, macchina alimentabile di AI, onda che salda, saldatura di riflusso, piattaforma del collegamento, caricamento automatico ed attrezzatura macchina di scarico, accatastatore, la macchina dell'angolo e l'altra; Il magazzino ha attrezzatura di seconda mano: Macchina di disposizione di Panasonic, macchina di disposizione di Yamaha, macchina di disposizione di JUKI, macchina di disposizione di Samsung, macchina domestica di disposizione del EZ-passaggio, macchina domestica di disposizione della macchina della piattaforma, stampatrice, attrezzatura di saldatura di riflusso ed altra sostenente; Il magazzino ha accessori: i motori, bordi, laser si dirige, ALIMENTATORE degli accessori, ugelli, ecc.
Lista componente principale di configurazione AOI del rivelatore ottico offline di SZ-X1/X3
Marca di nome
ferrovia di guida Taiwan Shangyin
Madrevite Taiwan Shangyin
Supporto Taiwan Shangyin del fuso
Motori ed azionamenti Mitsubishi o Panasonic
colore della macchina fotografica 5 milione macchine fotografiche del pixel
lente Utron del Giappone
Carta di sport Raysay
Sorgente luminosa coassiale in quadricromia colorata RGB di sorgente luminosa
La scanalatura commuta Omron
Alimentazione elettrica di commutazione Taiwan Mingwei
Protettore Schneider/CHNT di perdita
Schneider/CHNT vuoto
Relè intermedi Omron
Linea della toppa di SMT automatica
Linea di produzione di SMT toppe di SMT dell'esposizione dell'attrezzatura ed attrezzature di ispezione
Alta luce: ugello di vuoto del posto e della scelta, alimentatore dello smt
Macchina ed accessori di disposizione di serie di cm della macchina di disposizione di Panasonic
macchina media ed ad alta velocità della macchina di disposizione componente di disposizione
Macchina di disposizione di Panasonic della macchina di disposizione di SMT
Macchina di disposizione della macchina JUKI di disposizione di Samsung
caricatore e scaricatore di interamente automazione completamente automatici
Scaricatore Interamente automatico automatico del caricatore
IMMERSIONE alimentabile di carico della macchina della IMMERSIONE della scatola dello scaricatore 2 automatici
Messa in bacino dell'amplificatore multifunzionale del PWB del PWB dell'amplificatore del PWB della macchina
Macchina multifunzionale dell'amplificatore del PWB
Saldatrice di Wave del saldatrice di Wave
linea alimentabile Interamente automatica IMMERSIONE alimentabile del cavo della IMMERSIONE
Linea alimentabile soluzione della IMMERSIONE completamente automatica
Saldatrice senza piombo di doppio Wave
La lampada del LED borda l'ugello di aspirazione della lente del chip
Circostanze ottimali 0,155 sec/chip (23300CPH)
Accessori di Yamaha della macchina di disposizione di Yamaha
Macchina Yamaha YSM20 Yamaha YSM10 di disposizione di SMT
Macchina di disposizione di Yamaha YV100II Yamaha YV100Xe Yamaha
Macchina di disposizione di Yamaha YV100Xe
esposizione della macchina di vista della In-macchina
Parametridi SZ-X1/X3Technicaldell'attrezzaturaotticaofflinediispezionediAOI
| Specifiche funzionali | |
| Circuito collaudato | Fornace di pre-riflusso della fornace di riflusso di SMT, ispezione del bordo del post-circuito, pre-saldatura di saldatura dell'onda, ispezione di saldatura del bordo del post-circuito dell'onda |
| Metodo di rilevazione | Estrazione di colore, modellistica statistica, confronto a colori di immagine, regolazione automatica dei parametri secondo i punti differenti di rilevazione (quali il contrappeso, la polarità, il cortocircuito, ecc.) |
| Macchina fotografica | Macchina fotografica digitale astuta di colore pieno |
| Risoluzione/distanza di visibilità/velocità |
Facoltativo: FOV 25μm/Pixel: velocità di rilevazione di 40.70mm X30.90mm< 270ms=""> Norma: FOV 20μm/Pixel: velocità di rilevazione di 32.56mm×24.72mm<260ms> Facoltativo: FOV 15μm/Pixel: velocità di rilevazione di 24.42mm X18.54mm< 240ms=""> Facoltativo: FOV 10μm/Pixel: velocità di rilevazione di 16.28mm X12.36mm< 220ms=""> |
| sorgente luminosa | Alta sorgente luminosa coassiale della torre LED dell'anello di luminosità RRGB (luce di colore) |
| Modo di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati di cad e biblioteche automatiche della corrispondenza |
| Dispositivi speciali | I programmi multipli funzionano allo stesso tempo, sostengono il programma automatico di richiamo; parti di rotazione 0-359° (in 1°) |
| Prova minima della parte | 10µm: 01005chip & 0.3pitch IC |
| SPC e regolamento trattato | I dati di prova record in tutto il processo ed eseguire le statistiche e l'analisi, qualsiasi area possono osservare lo stato di produzione e l'analisi di qualità ed uscita Excel, Txt ed altri formati di file |
| Sistema del codice a barre | Riconoscimento della macchina fotografica e trasmissione del codice a barre (1D o 2D codice) e funzione automatici del multi-segno (cattivo segno compreso) |
| Modo di server | Facendo uso di un server centrale, parecchi insiemi di dati di AOI possono centralmente essere diretti |
| sistema operativo | Professionista Windows7 |
| Controlli l'uscita di risultato | Monitor LCD a 22 pollici |
| Specifiche di sistema | |
| Sistema di trasportatore | Apertura e ritiro automatici dei dispositivi bilaterali, compensazione automatica di deformazione di piegamento del PWB |
| Altezza di sollevamento sopra la terra | 850 - 920 millimetri |
| Flusso/tempo del trasportatore | Il PWB si muove nel tempo della direzione In/out di Y: 2,5 secondi |
| Driver della piattaforma di X/Y | Avviti con comando a motore, precisione di posizionamento < 20=""> |
| Alimentazione elettrica/pressione d'aria | AC230V 50/60 di hertz più di meno di 1KVA/non richiesto |
| Peso del dispositivo | APPROSSIMATIVAMENTE 350KG |
| Fattore forma del dispositivo | 1070×900×1310mm (L×W×H) |
| Temperatura ambiente ed umidità | RH di 10~35°C 35~80% (senza condensazione) |
| Sicurezza dell'attrezzatura | Risponde alle norme di sicurezza del CE |
Punta: La struttura mancante della resistenza è la stessa struttura di rilevazione della struttura sbagliata della parte, che pricipalmente individua la selezione di seta.
