Dettagli:
Termini di pagamento e spedizione:
|

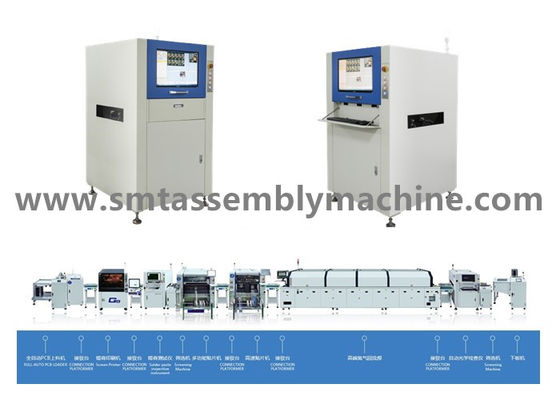

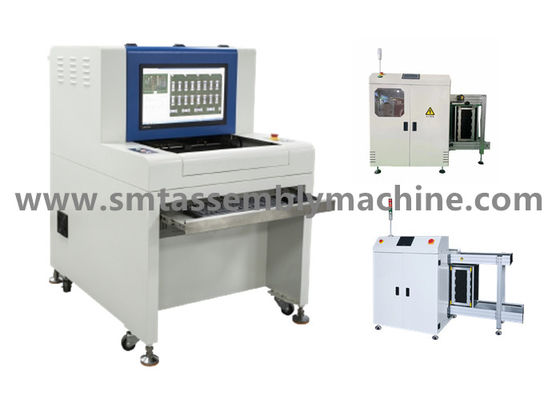

| Nome del prodotto: | Apparecchiatura di collaudo di AOI | Modello: | SZ-X3 |
|---|---|---|---|
| Dimensione: | 1070*900*1310mm | Potenza: | <1kw> |
| Peso: | 380 kg | Garanzia: | 365 giorni |
| Evidenziare: | Computer AOI Inspection Machine,CE AOI Inspection Machine,Computer AOI Machine |
||
Shenzhen Wanbo Hi-Tech Co., Ltd. è un produttore professionale di apparecchiature elettroniche che integra ricerca e sviluppo, produzione e vendita, producendo: apparecchiature di prova AOI, macchina plug-in AI, saldatura a onde,saldatura a reflusso, piattaforma di collegamento, macchina automatica di carico e scarico, macchina di impilazione, macchina di angolo e altre attrezzature; il magazzino dispone di attrezzature di seconda mano: macchina di posizionamento Panasonic,Macchina di posizionamento Yamaha, macchina di posizionamento JUKI, macchina di posizionamento Samsung, macchina di posizionamento EZ-pass domestica, macchina di posizionamento di piattaforma domestica, macchina da stampa, saldatura a reflow e altre attrezzature di supporto;Il magazzino dispone di accessori: motori, tavole, teste laser, accessori FEEDER, ugelli, ecc.
Shenzhen Wanbo Hi-Tech Co., Ltd. ha un team di ingegneri senior con una ricca esperienza di manutenzione,specializzata nella fornitura di una serie di software e hardware per macchine di posizionamento, manutenzione e risoluzione dei problemiComprende principalmente la testa laser JUKI, la scheda madre della CPU SUB-CPU, la scheda di azionamento X/Y/Z/T driver, la scheda principale, la scheda di controllo dell'immagine, la scheda I/O, il servomotore JUKI, la fotocamera, il display touch screen,Servizi di manutenzione e sostituzione di servomotori e altriLe tariffe dell'azienda sono ragionevoli, gli accessori di magazzino sono sufficienti, il ciclo di manutenzione è breve, il tasso di successo delle riparazioni una tantum è elevato,e la regione del Delta del Fiume delle Perle può fornire installazioni porta a porta, messa in servizio, manutenzione e manutenzione.
La nostra azienda ha introdotto macchine di posizionamento di seconda mano per un lungo periodo, breve tempo di utilizzo della macchina, buona manutenzione, buon stato di produzione, fornire prenotazione di modelli d'oltremare,Il vantaggio del prezzo è evidente., l'azienda è specializzata in macchine di posizionamento, macchine plug-in, attrezzature periferiche SMT e accessori riciclo, commercio, benvenuti a consultare!
Shenzhen Wanbo Hi-Tech Co., Ltd. aderisce al principio di sincerità, semplicità, pragmatismo e modestia, aderisce al principio di cercare la verità dai fatti, usa i prodotti come mezzo,e adotta la nuova forma di creazione di servizi IP come filosofia aziendale, forniamo ai clienti soluzioni per realizzare il valore sociale dell'azienda e del team.
Ma quando si tratta di macchine di posizionamento SMT, molte persone potrebbero saperlo.
La differenza tra SMD e SMT della macchina di posizionamento SMT:
SMD è l'abbreviazione di Surface Mounted Devices, che significa: dispositivo di montaggio superficiale, è SMT (Surface Mount
Tecnologia) componenti, tra cui CHIP, SOP, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM e così via.
I componenti di montaggio a superficie sono stati introdotti circa due decenni fa e hanno inaugurato una nuova era.
Il risultato finale è un dispositivo di montaggio superficiale (SMD) che può essere assemblato tramite apparecchiature di pick-and-place.
Per lungo tempo si è ipotizzato che tutti i componenti a piombo sarebbero stati eventualmente disponibili in confezioni SMD.
SMT è l'abbreviazione di Surface Mount Technology, che significa: tecnologia di montaggio superficiale, che è attualmente la tecnologia e il processo più popolari nell'industria dell'assemblaggio elettronico.
La SMT è una nuova generazione di tecnologia di assemblaggio elettronico, che comprime i componenti elettronici tradizionali in dispositivi che hanno solo alcuni decimi delle dimensioni.
Di conseguenza, l'assemblaggio di prodotti elettronici è realizzato con elevata densità, alta affidabilità, miniaturizzazione, basso costo e automazione della produzione.
Questo componente miniaturizzato è chiamato: dispositivo SMD (o SMC, dispositivo a chip).
SZ-X1/X3Parametri tecnici delle apparecchiature di ispezione ottica AOI offline
| Specifiche funzionali | |
| Tavola di circuito testata | Forno SMT a rifluenza forno pre-rifluenza, ispezione della scheda posteriore, pre-soldatura per saldatura a onde, ispezione della scheda posteriore per saldatura a onde |
| Metodo di rilevamento | Estrazione del colore, modellazione statistica, confronto delle immagini a colori, impostazione automatica dei parametri in base ai diversi punti di rilevamento (come spostamento, polarità, cortocircuito, ecc.) |
| Fotocamera | Fotocamera digitale intelligente a colori |
| Risoluzione/Range visivo/Velocità |
Opzionale: 25μm/Pixel FOV: 40,70mm X30,90mm Velocità di rilevamento < 270ms/FOV Standard: 20μm/Pixel FOV: 32,56mm×24,72mm Velocità di rilevamento <260ms/FOV Opzionale: 15μm/Pixel FOV: 24,42mm X 18,54mm Velocità di rilevamento < 240ms/FOV Opzionale: 10μm/Pixel FOV: 16,28mm X12,36mm Velocità di rilevamento < 220ms/FOV |
| fonte luminosa | Fonte luminosa LED a torre anulare coassiale RRGB ad alta luminosità (luce a colori) |
| Modalità di programmazione | Scrittura manuale, inquadratura automatica, importazione di dati CAD e librerie automatiche di corrispondenza |
| Caratteristiche particolari | Programmi multipli in esecuzione contemporaneamente, supporto al programma di richiamo automatico; parti rotanti da 0 a 359° (in 1°) |
| Prova minima della parte | 10μm:01005 chip e IC a 0,3 pitch |
| Riassunto delle caratteristiche del prodotto e regolamentazione dei processi | Registra i dati di prova durante tutto il processo e eseguire statistiche e analisi, qualsiasi area può visualizzare lo stato di produzione e l'analisi della qualità, e l'uscita di Excel, Txt e altri formati di file |
| Sistema di codici a barre | Riconoscimento automatico della fotocamera e trasmissione del codice a barre (codice 1D o 2D) e funzione multi-marchio (compreso Bad Mark) |
| Modalità server | L'utilizzo di un server centrale consente di gestire centralmente diversi set di dati AOI |
| sistema operativo | Windows7 Professional |
| Controllare l'uscita del risultato | Monitor LCD da 22 pollici |
| Specifiche del sistema | |
| Sistema di trasporto | Apertura e ritiro automatici di apparecchiature di fissaggio bilaterali, compensazione automatica della deformazione da piegatura del PCB |
| Altezza del trasportatore al di sopra del terreno | da 850 a 920 mm |
| Flusso del trasportatore / tempo | PCB si muove in direzione Y Tempo di entrata/uscita: 2,5 secondi |
| Conduttore della piattaforma X/Y | Azionato da un motore a vite, precisione di posizionamento < 20μm; il PCB è fissato e la fotocamera si muove nella direzione X |
| Fornitura di alimentazione/pressione dell'aria | AC230V 50/60 Hz inferiore a 1KVA / non richiesto |
| Peso del dispositivo | Circa 350 kg. |
| Fattore di forma del dispositivo | 1070 × 900 × 1310 mm (L × W × H) |
| Temperatura e umidità ambientali | 10~35°C 35~80% RH (non condensante) |
| Sicurezza delle attrezzature | Risponde alle norme di sicurezza CE |
Vantaggi dell'ugello di aspirazione a forma di Yamaha personalizzato:
1. personalizzato in base alle dimensioni e alla forma dei materiali per migliorare l'efficienza della produzione.
2La superficie di alcuni materiali è appiccicosa, e l'ugello di aspirazione realizzato in materiali ordinari non può prendere e posizionare i materiali normalmente.possiamo selezionare il materiale della testa dell'ugello di aspirazione in base alla particolarità dei materiali per soddisfare i requisiti di produzione.
3. Alta precisione. Alcuni materiali hanno requisiti relativamente elevati per la precisione dell'ugello di aspirazione. Se la precisione non può essere garantita, la velocità di lancio sarà molto elevata.Usiamo macchine utensili di precisione importate., e ad ogni partita di spedizioni di ugelli di aspirazione verrà allegato il rapporto di ispezione di spedizione per garantire la qualità dell'ugello di aspirazione.
| Marchio | Yamaha YV100II / / YV100X ugello | Yamaha YS24 ugello | Yamaha YG200 ugello | ugello YG100 |
| Yamaha | Yamaha 31A | Yamaha 301A | Yamaha 201 | Yamaha 211A |
| Yamaha | Yamaha 32A | Yamaha 302A | Yamaha 201A | Yamaha 212A |
| Yamaha | Yamaha 35A | Yamaha 303A | Yamaha 202A | Yamaha 213A |
| Yamaha | Yamaha 39A | Yamaha 304A | Yamaha 203A | Yamaha 214A |
| Yamaha | Yamaha 31A | Yamaha 305A | Yamaha 209A | Yamaha 215A |
| Yamaha | Yamaha 32A | Yamaha 306 | Yamaha 222F | Yamaha 219A |
| Yamaha | Yamaha 35A | Yamaha 307A | Yamaha 222F | |
| Yamaha | Yamaha 39A | Yamaha 309A | ||
| Yamaha | Yamaha 61F | Yamaha 310A | ||
| Yamaha | Yamaha 62F | Yamaha 311A | ||
| Yamaha | Yamaha 63F | Yamaha 312A | ||
| Yamaha | Yamaha 69F | Yamaha 313A | ||
| Yamaha | Yamaha 71F | Yamaha 314A | ||
| Yamaha | Yamaha 72F | Yamaha 315A | ||
| Yamaha | Yamaha 316A | |||
| Yamaha | Yamaha 316A |
|
Suggerimento: il telaio mancante della resistenza è lo stesso telaio di rilevamento del telaio della parte sbagliata, che rileva principalmente lo screening della seta.
